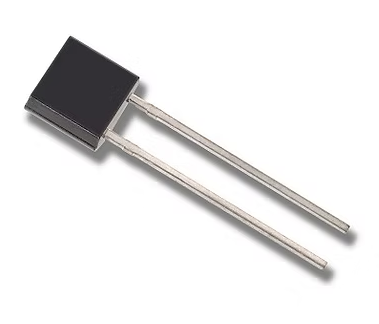

J500系列電流調節二極管Linear Integrated Systems

發布時間：2026-02-05 09:01:17 瀏覽：35

　　Linear Integrated Systems(LIS) 推出的 J500 系列電流調節二極管(Current Regulating Diode)，屬于改進型標準產品，可替代原 Siliconix / Vishay J500 系列。


　　關鍵電氣參數(@25°C)

PART	Forward Current3IF(mA)				Dynamic Impedance4Zd(MΩ)		Knee Impedance ZK(MΩ)		Limiting Voltage5VL(V)
	VF= 25V				VF= 25V		VF= 6V		IF= 0.8IF(min)
	MIN	NOM	MAX	MIN		TYP	TYP	TYP	MAX
J500	0.192	0.24	0.288	4		15	2.5	0.4	1.2
J501	0.264	0.33	0.396	2.2		10	1.6	0.5	1.3
J502	0.344	0.43	0.516	1.5		7	1.1	0.6	1.5
J503	0.448	0.56	0.672	1.2		5	0.8	0.7	1.7
J504	0.6	0.75	0.9	0.8		3.5	0.55	0.8	1.9
J505	0.8	1	1.2	0.5		2...	0.4	0.9	2.1
J506	1.12	1.4	1.68	0.33		1.5	0.25	1.1	2.5
J507	1.44	1.8	2.16	0.2		1	0.19	1.3	2.8
J508	1.9	2.4	2.9	0.2		0.7	0.13	1.5	3.1
J509	2.4	3	3.6	0.15		0.5	0.09	1.7	3.5
J510	2.9	3.6	4.3	0.15		0.4	0.07	1.9	3.9
J511	3.8	4.7	5.6	0.12		0.3	0.05	2.1	4.2

　　產品亮點

　　無需偏置電壓：VGS = 0V 即可工作，簡化電路設計

　　寬電流范圍：0.192 mA 至 5.6 mA，覆蓋 12 個型號(J500 ~ J511)

　　高穩定性：動態阻抗低，電流恒定性好

　　耐高溫：工作結溫范圍 -55°C ~ +150°C

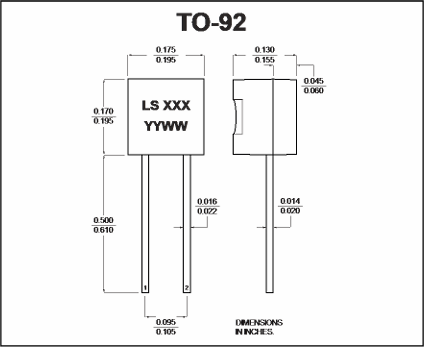

　　小封裝：TO-92 直插封裝，適合空間受限應用

　　極限參數

　　峰值工作電壓：50 V

　　最大功耗：350 mW(25°C)

　　正向電流：20 mA

　　反向電流：50 mA

　　典型應用

　　恒流源電路

　　LED 驅動

　　傳感器偏置

　　低功耗穩流模塊

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
