DEI線路接收器DEI1041系列
發布時間:2022-04-19 17:16:46 瀏覽:1902
DEI線路接收器DEI1041是款BiCMOS元器件,包括一個ARINC429差分線路接收器。它將輸入的ARINC429數據總線信號(三電平RZ雙極性差分制作)轉換為一對TTL/CMOS邏輯性輸出。
DEI線路接收器DEI1041系列滿足ARINC429數字信息傳輸標準的要求。該設備設計適用于在高噪聲環境中運行。在±20V共模電壓范圍內接收輸入,接收器提供超過2V的遲滯。電路速度經過優化以控制高頻率瞬變。所有的ARINC輸入引腳都設計有內部保護,避免因瞬變而受損,滿足DO-1603級引腳引入的電雷感應瞬態要求。
ARINC輸入可以選用通過外部10kΩ串聯電阻連接到ARINC總線。這些電阻器可以與瞬態電壓抑制器整合增加,以實現超過A3級限制的高輸入阻抗的光照保護。ARINC輸入引腳的設計具備內部保護作用,不易因DO-1603級引腳引入的照射引起的瞬變而受損。該保護選用片上高阻值電阻器,以最大限度地減少IR發熱和高壓電介質隔離,以承載電壓瞬變。
通過在輸入和接地之間增加外部TVS機器設備,或者在ARINC總線和IC/TVS節點之間增加串聯限流電阻,TVS機器設備可以實現更多的保護級別。串聯電阻減少了TVS的功率要求和規格尺寸。電阻值高至10kΩ是有效的。ARINC輸入可承載意外短路至115Vac飛機開關電源而不易導致受損。DEI1041為內置系統測試提供邏輯性電平測試輸入。它們強制性接收器輸出到特定的零、一或空狀況。當元器件處在測試模式時,ARINC輸入被忽略。

特征
ARINC429轉TTL/CMOS邏輯線接收器
HI-8588和HI-8588-10的直接代替品
采用5V±10%或3.3V±10%單電源配電
ARINC輸入內部保障DO-1603級引腳引入的電雷要求
ARINC輸入可承載輸入上的115Vac意外短路
在高噪音環境中運行
輸入公共電壓范圍:±20V
最低2V輸入遲滯
邏輯電平TEST輸入繞過模擬輸入。
高輸入電阻允許使用外部串聯電阻器來支持:
超出3級的防雷保障
誤隔離

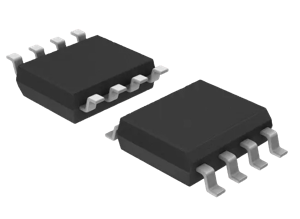

封裝形式:8LSOIC
屬性
溫度范圍:-55到85
產品封裝類型:8SOICNBG
頻道:1
配電范圍:3.35
Holt X-Ref:HI-8450
封裝形式描述:8針塑料SOI C-.150主體
封裝類型:表面貼裝
JEDEC:MS-012-AA
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.365jkr.com/public/brand/53.html
Part # | Temp Range | Product Package Type |
DEI1041-SES-G | -55 to 85 | 8 SOIC NB G |
DEI1041-SMB-G | -55 to 125 | 8 SOIC NB G |
DEI1041-SMS-G | -55 to 125 | 8 SOIC NB G |
