Nicomatic CMM SMPM高速連接器破解惡劣環境下RF與數字信號集成難題
發布時間:2025-07-25 08:36:28 瀏覽:335

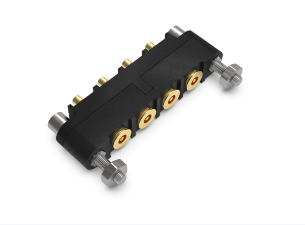

CMM SMPM是Nicomatic與Radiall聯合開發的混合信號連接器,專為在極端環境中同時傳輸高頻RF信號(40 GHz)和高速數字信號(50 Gbps)而設計,解決傳統方案在微型化、信號完整性和機械可靠性方面的矛盾。
1. 核心優勢
挑戰 | 傳統方案痛點 | CMM SMPM解決方案 |
微型化與高密度 | 多連接器占用空間,布線復雜 | 單連接器集成RF/數字信號,10觸點/排,節省50%以上空間 |
信號完整性 | EMI干擾導致信號衰減 | 40 GHz RF性能 + 50 Gbps數字傳輸,抗干擾能力顯著提升 |
極端環境可靠性 | 振動/熱沖擊易引發連接失效 | 安全鎖定系統 + 輕量化結構,無需額外加固,抗振等級達軍工標準 |
集成復雜度 | 多連接器增加故障點與裝配難度 | 一體化設計減少80%互連點,簡化線纜管理,裝配效率提升30% |
2. 關鍵技術參數
頻率范圍:DC-40 GHz(RF)
數據速率:50 Gbps(數字)
觸點密度:單排最多10觸點
機械強度:通過MIL-STD-810G振動/沖擊測試
環境適應性:-55°C至+125°C工作溫度,IP67防護等級
3. 典型應用場景
航空航天:衛星通信模塊、機載雷達系統
國防電子:軍用數據鏈、電子戰設備
工業自動化:高溫/高振環境下的工業控制單元
無人駕駛系統:傳感器融合模塊(如激光雷達+5G通信)
Nicomatic是一家全球領先的微型連接器、復雜電纜組件和子系統集成商,專注于為高科技領域的復雜電子系統提供定制化的互連解決方案。公司總部位于法國,產品廣泛應用于航空航天、醫療、工業自動化、汽車、能源和消費電子等多個行業,以其高可靠性、創新性和高性能的連接器產品而享有盛譽。深圳市立維創展科技有限公司優勢代理銷售Nicomatic連接器,更多型號及選型方案請咨詢客服。
