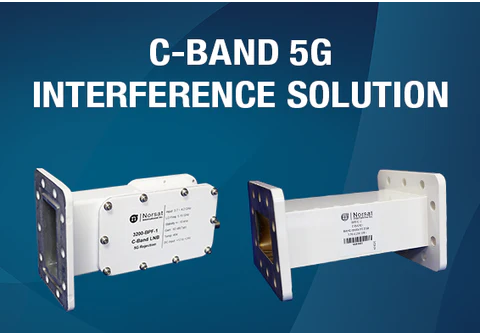

Norsat 3200N-BPF-1 C波段PLL抗5G干擾LNB
發布時間:2025-07-25 08:32:40 瀏覽:1585
3000-BPF系列C波段PLL低噪聲放大器(LNB)是Norsat公司推出的衛星通信設備,主要用于接收衛星信號并抑制5G干擾。

產品特性
電源:+12V至+24V DC,最大電流400 mA。
噪聲溫度:典型值37K,最大60K。
相位噪聲:1kHz處-80dBc/Hz,10kHz處-85dBc/Hz,100kHz處-95dBc/Hz。
增益:典型60dB,范圍55dB至70dB,增益平坦度≤6dB。
輸出功率:最小+9dBm。
干擾抑制:輸入信號-25dBm時無性能下降。
頻率選項
| Option 1 | Option 2 | Option 3 | Option 4 | Option 5 | Option 6 | Option 7 | Option 8 | |
| Frequency Band (GHz) | 3.70-4.20 | 3.625-4.20 | 3.754-4.20 | 3.80-4.20 | 3.90-4.20 | 4.00-4.20 | 4.10-4.20 | 3.82-4.20 |
| L.O.Frequency (GHz) | 5.15 | 5.15 | 5.15 | 5.15 | 5.15 | 5.15 | 5.15 | 5.15 |
| IF Frequency(MHz) | 950-1450 | 950-1525 | 950-1396 | 950-1350 | 950-1250 | 950-1150 | 950-1050 | 950-1330 |
| Rejection Range | <3.6 GHz and | <3.525 GHz and | <3.654 GHz and | <3.7 GHz and | <3.8GHz and | <3.9 GHz and | <4.0 GHz and | <3.72 GHz and |
| >4.8 GHz | >4.8GHz | >4.8 GHz | >4.8 GHz | >4.8 GHz | >4.8 GHz | >4.8 GHz | >4.8 GHz |
物理參數
尺寸:159 mm × 98.5 mm × 70 mm。
重量:500 g。
溫度范圍:工作溫度-40°C至+60°C,存儲溫度-50°C至+70°C。
連接器:輸入端為CPR229G波導槽型防水連接器,輸出端為F型(75Ω)和N型(50Ω)連接器。

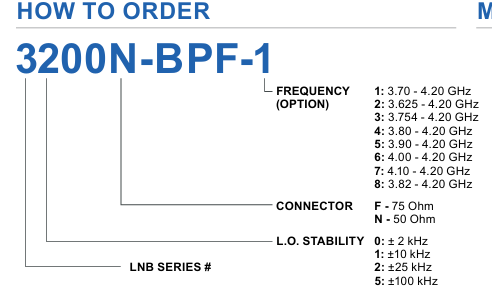

訂購指南:

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
