DELTA大電流功率電感器HCB1190,HCB1075N,HCB1380,HCB106480N,HCB1175
發布時間:2025-07-15 09:01:16 瀏覽:2148

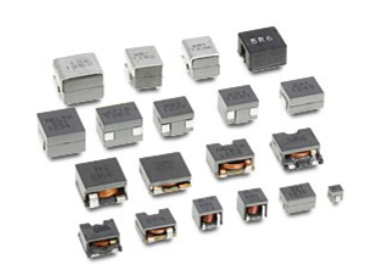

DELTA臺達HCB系列是一組專為高電流、高密度電源應用而設計的 表面貼裝(SMT)功率電感器,在 DC-DC 轉換器、DC-AC 逆變器以及各類電源模塊中被廣泛采用。

| 型號 | 電感量 L (μH) | DCR (mΩ) | Isat (A) | Irms (A) | 尺寸 L×W×H (mm) |
| HCB106480N | 0.10–0.33 | 0.29 | 29–95 | 51 | 9.6×6.4×8.0 |
| HCB1190 | 0.22–0.55 | 0.31–0.63 | 28–79 | 35–50 | 11.2×11.2×9.0 |
| HCB1075N | 0.115–0.31 | 0.29 | 32–94 | 41 | 10.4×8.0×7.5 |
| HCB1175 | 0.12–0.50 | 0.245–0.47 | 17–76 | 37–52 | 11.0×7.2×7.5 |
| HCB118080S | 0.10–0.22 | 0.17 | 57–132 | 79 | 10.8×8.0×8.0–8.1 |
| HCB1380 | 0.21–0.50 | 0.165–0.32 | 28–80 | 45–68 | 13.3×13.0×8.2 |
| 特性 | 說明 |
| 高電流能力 | 飽和電流(Isat)最高可達 132 A,有效電流(Irms)最高 79 A,適合大電流負載。 |
| 低輪廓 | 高度 7.5 mm–9.0 mm,滿足超薄電源設計需求。 |
| 磁屏蔽結構 | 閉合磁路設計,顯著降低 EMI,減少對周邊元件的干擾。 |
| 低 DCR | 直流電阻低至 0.17 mΩ,減少導通損耗,提升系統效率。 |
| RoHS 環保 | 符合歐盟 RoHS 指令,可放心用于出口產品。 |
| 可選定制 | 除標準型號外,臺達提供電感量、尺寸、電流等參數定制化服務。 |
應用場景
服務器/數據中心 48 V → 12 V / 6 V 高功率 POL 轉換器
基站電源 28 V/36 V 輸入的隔離型磚塊電源
車載 DC-DC 400 V/48 V → 12 V 電池管理系統
大功率 FPGA/GPU Vcore 供電模塊
工業逆變器 DC-AC 功率級 LC 濾波
