Vincotech 600V 20A功率模塊10-F006PPA020SB-M685B

發布時間：2025-12-02 09:20:34     瀏覽：279

　　Vincotech 10-F006PPA020SB-M685B 功率模塊適用于 高能效、高可靠性工業驅動系統，集成PFC與逆變功能，優化開關損耗，是 電機控制、電源轉換等應用的理想選擇。

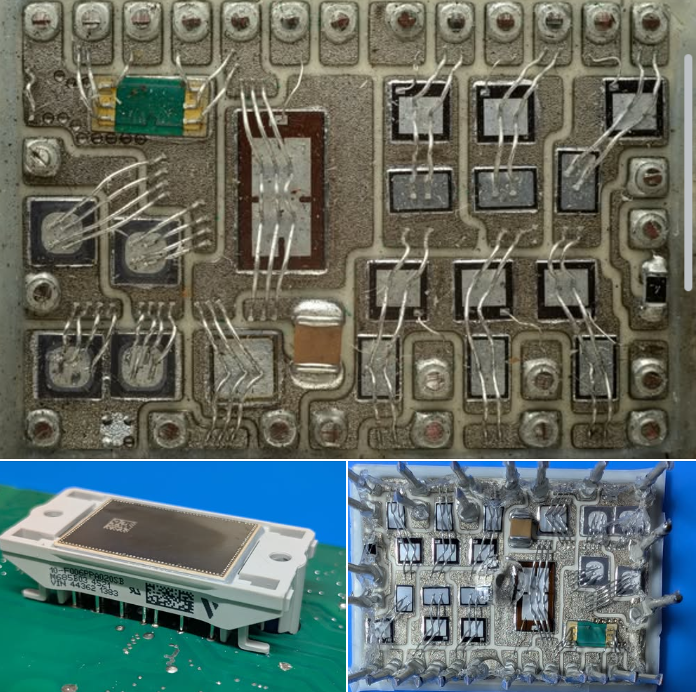

Vincotech 10-F006PPA020SB-M685B 功率模塊

　　型號：10-F006PPA020SB-M685B

　　類型：Flow PIM 0 + PFC(功率集成模塊)

　　封裝：17mm 高度，Clip-in PCB 安裝方式

　　核心優勢：

　　集成 整流二極管、PFC開關(MOSFET)、逆變IGBT 于一體，優化功率轉換效率。

　　采用 溝槽場截止IGBT(Trench Field Stop)，降低飽和損耗，提高開關性能。

　　最新一代 超結MOSFET，提升PFC(功率因數校正)效率。

　　2. 關鍵規格

　　額定電壓：600VV

　　最大電流(逆變IGBT)：20AA

　　最大功率耗散：90WW

　　最大結溫：150°C°C

　　熱阻(IGBT→散熱片)：1.81K/W

　　3. 主要應用

　　工業驅動(如伺服電機、變頻器)

　　嵌入式驅動(如自動化設備、機器人)

　　高效PFC電路(適用于開關電源、UPS等)

　　4. 核心特性

　　? 高性能IGBT：

　　低開關損耗(Eon=0.667mJ @15A, 125°C)

　　6μs短路耐受能力(VGE=15V)，提高系統可靠性。

　　? 高能效PFC MOSFET：

　　導通電阻僅3.6mΩ(Tj=25°C)，降低導通損耗。

　　柵極電荷(Qg)170nC，優化高頻開關性能。

　　? 優化熱管理：

　　低熱阻設計(MOSFET Rth(j-s)=0.78K/W)，提升散熱能力。

　　5. 安全與可靠性

　　2500V AC隔離耐壓(1分鐘測試)

　　12.7mm爬電距離，符合工業級安全標準。

　Vincotech專注功率電子模塊研發與制造，覆蓋工業、新能源、電動汽車等領域。其產品涵蓋4A至1800A電流范圍、600V至2400V電壓范圍，深圳市立維創展科技優勢代理銷售Vincotech功率模塊，歡迎咨詢了解。
