Vanguard Electronics PL24/PL25系列軍工級功率電感2-1000μH

發布時間：2025-11-18 09:00:35 瀏覽：100

　　PL24/PL25系列是由 Vanguard Electronics 開發的高可靠性(Hi-Rel)、磁屏蔽(Shielded)、表面貼裝功率電感，專為航空航天、軍工、高端工業電源等嚴苛環境設計，符合多項國際認證標準，確保長期穩定運行。

Vanguard Electronics PL24 Vanguard Electronics PL25

　　關鍵參數

　　電感值(uH)：2.0 - 1000 (±20%)

　　最大直流電阻(DCR, Ω)：0.015 - 2.000

　　額定電流(mA)：400 - 8500

　　工作溫度(℃)：-55°C 至 +125°C

　　存儲溫度(℃)：-60°C 至 +135°C

　　溫升(@90°C)：<40°C

　　耐壓(VAC)：100V

　　產品特性：

　　結構：緊湊低剖面設計，適合自動貼裝。

　　端接：默認錫鉛(Tin-lead)，支持其他定制鍍層。

　　防護性能：防潮、抗沖擊、耐浸泡、磁屏蔽。

　　電感特性：額定直流下電感保持率>70%初始值。

　　應用場景：

　　電源濾波器

　　紋波抑制器

　　DC/DC轉換器

　　SEPIC轉換器

　　定制化電源設計

　　尺寸與封裝

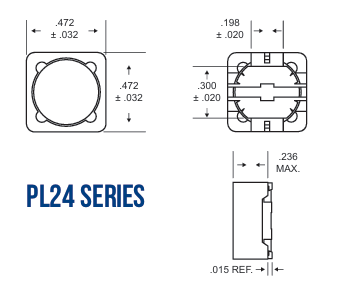

　　PL24系列：

　　長/寬：0.472英寸 ±0.032英寸

　　高度：0.236英寸(最大)

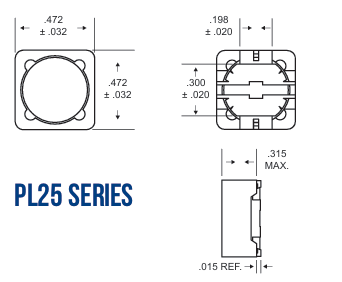

　　PL25系列：

　　長/寬：0.472英寸 ±0.032英寸

　　高度：0.315英寸(最大)

型號參數

Vanguard P/N	Inductance ± 20% (uH)	Test Freq (KHz)	DCR max (Ohms)	Rated Current (Amps)
PL24-01	2.2	100	0.02	7
PL24-02	3.5	100	0.03	5.5
PL24-03	4.7	100	0.04	5
PL24-04	6.8	100	0.05	4.5
PL24-05	10	100	0.055	4
PL24-06	12	1	0.06	3.5
PL24-07	15	1	0.065	3.3
PL24-08	18	1	0.07	3
PL24-09	22	1	0.075	2.8
PL24-10	27	1	0.085	2.3
PL24-11	33	1	0.095	2.1
PL24-12	39	1	0.105	2
PL24-13	47	1	0.115	1.8
PL24-14	56	1	0.135	1.6
PL24-15	68	1	0.17	1.5
PL24-16	82	1	0.19	1.4
PL24-17	100	1	0.21	1.3
PL24-18	120	1	0.25	1.1
PL24-19	150	1	0.3	1
PL24-20	180	1	0.35	0.9
PL24-21	220	1	0.42	0.8
PL24-22	270	1	0.51	0.75
PL24-23	330	1	0.6	0.7
PL24-24	390	1	0.75	0.65
PL24-25	470	1	0.82	0.6
PL24-26	560	1	1	0.55
PL24-27	680	1	1.3	0.5
PL24-28	820	1	1.65	0.45
PL24-29	1000	1	2	0.4

Vanguard P/N	Inductance ± 20% (uH)	Test Freq (KHz)	DCR max (Ohms)	Rated Current (Amps)
PL25-01	2.2	100	0.015	8.5
PL25-02	3.3	100	0.018	7.5
PL25-03	4.7	100	0.022	6.8
PL25-04	6.8	100	0.03	6.2
PL25-05	10	100	0.04	5.4
PL25-06	12	1	0.045	4.9
PL25-07	15	1	0.048	4.5
PL25-08	18	1	0.052	3.9
PL25-09	22	1	0.055	3.6
PL25-10	27	1	0.06	3.4
PL25-11	33	1	0.065	3
PL25-12	39	1	0.08	2.8
PL25-13	47	1	0.1	2.5
PL25-14	56	1	0.12	2.3
PL25-15	68	1	0.14	2.1
PL25-16	82	1	0.17	1.9
PL25-17	100	1	0.22	1.7
PL25-18	120	1	0.25	1.6
PL25-19	150	1	0.32	1.4
PL25-20	180	1	0.36	1.3
PL25-21	220	1	0.39	1.2
PL25-22	270	1	0.52	1.1
PL25-23	330	1	0.62	1
PL25-24	390	1	0.75	0.9
PL25-25	470	1	0.98	0.8
PL25-26	560	1	1.15	0.75
PL25-27	680	1	1.22	0.7
PL25-28	820	1	1.4	0.65
PL25-29	1000	1	1.54	0.62

更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。
