3616-300-04701H,361C-040-00701P SMP射頻連接器Winchester
發布時間:2025-10-23 09:56:14 瀏覽:209
361系列SMP射頻連接器由Winchester Interconnect?旗下品牌Kings-Win?推出,是專為高頻、高密度、高可靠性應用設計的超小型(Sub-Miniature)連接解決方案。該系列采用盲插(blind-mate)和卡扣式(snap-in)結構,適用于軍工、航空航天、5G通信、雷達系統等高要求領域。


型號:
| Part Number | Description | Cable Size |
| 3616-300-04701H | Swept Right-Angle Plug | 0.047 Semi-Rigid |
| 3615-500-08501H | Straight Plug | RG-405(0.085) |
| 3619-361-00001H | Plug-to-Plug Adapter | N/A |
| 361C-040-00701P | Right-Angle PCB Jack wl4 Legs,Smooth Bore,Left Exit Contact | NIA |
| 361C-040-00702P | Right-Angle PCB Jack w/4 Legs,Smooth Bore,Right Exit Contact | N/A |
| 361C-040-00703P | Right-Angle PCB Jack W4 Legs,Full Detent,Left Exit Contact | NIA |
| 361C-040-00704P | Right-Angle PCB Jack wW4 Legs,Full Detent,Right Exit Contact | NIA |
核心特性:
? 超高頻支持:DC ~ 40 GHz,適用于毫米波應用
? 免工具安裝:推入式(push-on)設計,快速部署
? 高抗震性:符合MIL-STD-202標準,適應惡劣環境

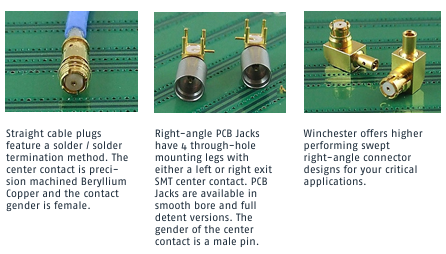

? 多種接口類型:直式電纜插頭、直角PCB插座(平滑孔/全卡槽)
? 軍規兼容:符合MIL-STD-348,與主流廠商(如Rosenberger、Amphenol)互配
規格參數
阻抗:50 Ω
頻率范圍:DC ~ 40 GHz
工作電壓:335 VRMS
駐波比(VSWR):≤1.20(0-18 GHz);≤1.70(26.5-40 GHz)
絕緣電阻:≥5000 MΩ
工作溫度:-65°C ~ +165°C
耐用性(插拔次數):
全卡槽(Full Detent):100次
有限卡槽(Limited Detent):500次
平滑孔(Smooth Bore):1000次
機械容差:
徑向偏差:±0.010英寸
軸向偏差:0.000~0.010英寸
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
