361V504ER,361V704EF V-Bite BNC連接器Winchester Interconnect
發布時間:2025-09-05 08:50:24 瀏覽:1901

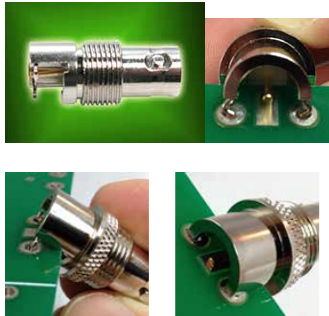

V-Bite? BNC 連接器是 Winchester Interconnect 推出的 50 Ohm和 75 Ohm邊緣安裝式 PCB 連接器,采用半圓形彈簧接觸件,安裝時將連接器以 45 度角放置在 PCB 上,插入缺口并按下,使其牢固地安裝在 PCB 上。適用于多種應用場景,如廣播、醫療、安全、電信和測試設備等。

零件編號及描述
361V504ER:50 Ohm BNC 插座,適用于 0.062 英寸厚的 PCB。
361V504ET:50 Ohm帶螺紋的 BNC 插座,適用于 0.062 英寸厚的 PCB。
361V504EF:50 Ohm面板安裝式 BNC 插座,適用于 0.062 英寸厚的 PCB。
361V704ER:75 Ohm BNC 插座,適用于 0.062 英寸厚的 PCB。
361V704ET:75 Ohm帶螺紋的 BNC 插座,適用于 0.062 英寸厚的 PCB。
361V704EF:75 Ohm面板安裝式 BNC 插座,適用于 0.062 英寸厚的 PCB。
361V704EFTW:75 Ohm帶密封墊的面板安裝式 BNC 插座,適用于 0.062 英寸厚的 PCB。
電氣規格:
駐波比(VSWR):直角型最大 1.2,直通型最大 1.15。
中心接觸保持力:≥6 磅。
接觸電阻:中心接觸≤1.5 Milliohms,外接觸≤0.2 Milliohms。
阻抗:50 Ohm或 75 Ohm。
頻率范圍:0 – 4 GHz。
電壓:≥500 VRMS。
絕緣電阻:≥5000 Milliohms。
插拔壽命:≥500 次。
機械規格:
材料:主體和外接觸件為鎳鍍黃銅/金,中心接觸件為磷青銅/金。
交配力:≤5 磅。
解配力:≥1.5 磅。
絕緣材料:聚乙烯或 PTFE。
工作溫度范圍:-65? C至 +165 ? C。
安裝硬件
鎖緊墊圈:364LW。
鎖緊螺母:364LW 跨度螺母。
六角螺母:364NT。
應用場景
V-Bite? BNC 連接器適用于多種行業和應用,包括但不限于:
廣播路由器:用于音頻和視頻信號的傳輸。
醫療設備:如超聲設備、心電圖機等。
安全設備:如監控攝像頭和報警系統。
電信設備:如基站和通信線路。
測試設備:如信號發生器和頻譜分析儀。
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
