Minco溫度傳感器選型指南:RTD與熱電偶的詳細對比
發布時間:2025-08-11 08:43:20 瀏覽:1461

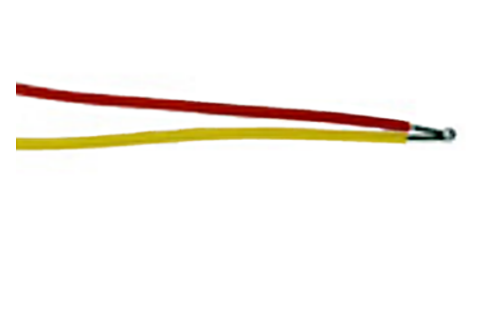

Minco熱電偶是由兩根異種金屬線焊接組成,通過加熱測量端(傳感結)產生毫伏級熱電勢(emf),其大小與測量端和參考端(補償結)的溫差成正比。參考端溫度由儀器自動補償,從而確定測量端的實際溫度。雖然熱電偶結構簡單,但由于需要特殊補償導線和參考端補償電路,系統集成較為復雜。

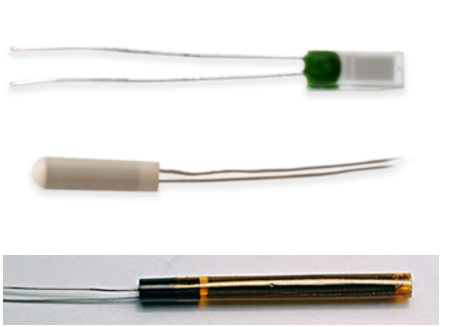

RTD(電阻溫度檢測器)的核心傳感元件由高純度金屬(如鉑、鎳或銅)制成,形式為精密繞線或薄膜結構。其工作原理基于金屬電阻值隨溫度變化的特性——溫度升高時電阻線性增加,且這種變化高度穩定、可重復,是工業溫度傳感領域增長最快的技術。

RTD 傳感器和熱電偶在溫度測量中的關鍵標準
| 參數 | 熱電偶 | RTD |
| 工作原理 | 由于溫差產生電壓(塞貝克效應) | 隨溫度變化的電阻 |
| 材料組成 | 各種金屬組合 | 通常是純鉑(Pt)、鎳(Ni)或銅(Cu) |
| 溫度范圍 | -200°C到2300°C(取決于類型) | -200°C到850°C(標準) |
| 耐用性 | 在惡劣環境中耐用 | 設計依賴,從耐用到脆弱 |
| 準確性 | 公平 | 優秀 |
| 靈敏度 | 低 | 中等 |
| 線性度 | J型和K型:良好 | 銅:優秀 |
| 響應時間 | 快(裸露或接地接頭) | 中等 |
| 成本 | 低到中等 | 中等到高 |
| 輸出 | 毫伏/溫差 | 歐姆/實際溫度 |
| 應用領域 | 工業過程、汽車、能源 | 工業過程、暖通空調、汽車、航空航天 |
| 穩定性 | 公平 | 優秀(鉑元素) |
| 優點 | 耐用、高溫能力、無自熱 | 高精度、穩定、可重復 |
| 缺點 | 靈敏度低、需要冷端補償 | 高溫范圍有限、易自熱 |
Minco是專注于為嚴苛應用提供溫度傳感與控制、熱加熱、柔性電路及集成解決方案。其產品廣泛應用于醫療、航空航天、半導體、能源等多個行業。深圳市立維創展科技有限公司優勢分銷Minco產品,歡迎咨詢了解。
