Minco柔性電路技術
發布時間:2025-07-23 09:53:25 瀏覽:2104
Minco是一家專注于柔性電路設計和制造的公司,擁有40多年的經驗,服務于醫療、航空航天和國防等領域。

1.技術差異化
柔性電路=PCB的精度+線纜的靈活性,支持三維異形封裝(如動態彎曲、振動環境)。
Minco專長:嚴公差(±0.05mm線寬/間距)、細線電路,支持高密度互連(HDI)和集成元件(傳感器/加熱器/線圈)。
2.柔性電路類型與性能對比
| 類型 | IPC標準 | 特點 |
| 單層電路 | Type 1 | 單導電層,低成本靜態應用(如汽車儀表盤布線)。 |
| 雙層電路 | Type 2 | 雙導電層+絕緣層,通孔互聯,支持動態彎曲(最小彎曲半徑=12倍厚度)。 |
| 多層電路 | Type 3 | ≥3層,盲埋孔設計,用于高頻信號傳輸(如雷達設備)。 |
| 剛柔結合板 | Type 4 | 剛性區(組件安裝)+柔性區(動態彎曲),降低組裝成本40%(案例:旋轉醫療載盤)。 |

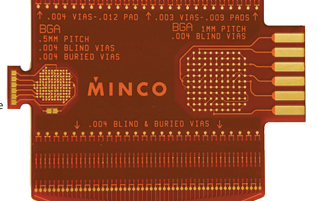

| HDI高密度電路 | - | 微孔技術(0.051mm孔徑),提升信號完整性(減少串擾20%),支持先進IC封裝。 |
3、增值集成能力
元件集成
表面貼裝焊盤、加固片、嵌入式溫度傳感器、Flex-Coils?(天線/電感)。
案例:生物醫療載盤集成加熱器與傳感器,減少線束數量80%。
供應鏈優化
提供預裝連接器(如Molex兼容HDI接口),縮短客戶上市時間30%。
4、技術參數與認證
材料與工藝
基材:聚酰亞胺膜(12-125μm)、環氧玻璃(剛柔結合)。
導體:銅箔(5-107μm)、鎳/銅鎳合金(15-58μm)。
耐溫:-65°C~150°C(短期耐260°C焊錫),可選200°C高溫方案。
關鍵認證
NADCAP航空航天認證、AS9100C、IPC-6013 Class III(軍工級可靠性)。
Minco是一家專注于為嚴苛應用提供溫度傳感與控制、熱加熱、柔性電路及集成解決方案。其產品廣泛應用于醫療、航空航天、半導體、能源等多個行業。深圳市立維創展科技有限公司優勢分銷Minco產品,歡迎咨詢了解。
