Norsat:C波段5G干擾信號緩解方案

發布時間:2025-07-04 08:49:42     瀏覽:1258

 Norsat:C波段5G干擾信號緩解方案

  1. 背景與問題概述

  C波段衛星通信:

  接收頻率:3.4–4.2 GHz,發射頻率:5.85–6.425 GHz。

  傳統無顯著地面干擾,但5G網絡將共享該頻段(3.3–3.8 GHz),導致潛在干擾。

  5G干擾影響:5G信號強度遠超衛星信號(衛星信號功率極低),可能導致以下問題:

  增益壓縮(LNB輸入功率超過P1dB閾值)

  噪聲基底升高(信噪比C/N下降)

  互調產物(非線性失真)

  接收機飽和(完全無法接收信號)

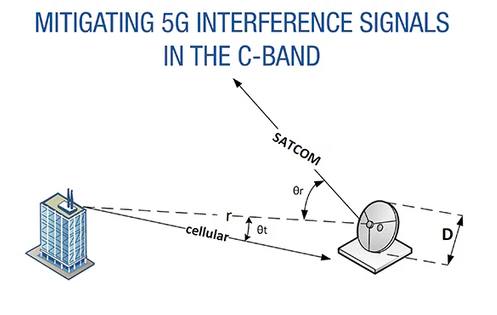

  2. 干擾場景分析

  2.1 關鍵參數

  5G基站:40W發射功率,18 dBi增益天線。

  C波段終端:假設為2.4米拋物面天線(增益37.3 dBi)。

  遠場邊界距離(R_f):138米(2.4米天線@3.6 GHz)。

  2.2 最壞情況干擾功率

  3. 干擾緩解方案

  3.1 發射端(5G基站)

  不可控(功率、輻射模式固定)。

  建議:將C波段終端置于基站天線垂直方向15°以上(利用基站天線向下傾斜特性)。

  3.2 傳播路徑

  距離原則:距離加倍,干擾功率下降6 dB。

  3.3 接收端(C波段終端)

  (1)終端定位優化

  調整終端位置,使5G信號偏離天線主軸(θ_r≥10°可降低30 dB干擾)。

  (2)抗干擾LNB

  標準LNB:最大耐受-55 dBm(3.6 GHz)。

  新型抗干擾LNB:

  耐受-20 dBm,噪聲溫度從40 K升至54 K。

  在θ_r≥25°時,可獨立解決問題(無需額外濾波)。

  (3)波導濾波器

  功能:抑制3.6 GHz干擾,保留3.8–4.2 GHz衛星信號。

  缺點:體積大,插入損耗影響系統G/T值。

  典型性能:55 dB抑制@3.6 GHz,通帶3.8–4.2 GHz。

  (4)組合方案

  近場最壞場景(13.8米):

  需組合“終端定位(θ_r≥10°)+ 抗干擾LNB + 波導濾波器(≥41 dB抑制)”。

  遠場場景(>276米):

  抗干擾LNB單獨使用可能足夠(θ_r≥10°時干擾≤-15.1 dBm)。

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
