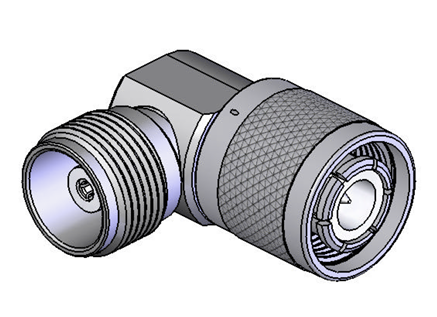

Winchester TRU-15032 HN(f-m)直角射頻同軸適配器
發布時間:2025-06-27 09:07:41 瀏覽:1025
Winchester TRU-15032是一款 直角型射頻同軸適配器,采用 HN型(f-m)接口,符合 MIL-STD-348 標準,適用于 50Ω 阻抗 的高頻信號傳輸。該適配器采用 直角設計,便于在空間受限的應用場景中使用,如軍工、航空航天、通信設備等。

電氣性能
阻抗:50Ω(標稱值)
接口標準:MIL-STD-348(HN型公母接口)
機械結構
直角設計:優化空間布局,適用于緊湊安裝
重量:約 0.198磅(90克)
材料:
絕緣體:PTFE(特氟龍,ASTM-D1710)
外接觸指:鈹銅(C17300,ASTM-B196)
其他金屬部件:黃銅(C36000,ASTM-B16)
密封墊:硅橡膠(A-A-59588A)
表面處理:
中心接觸件:鍍銀(增強導電性)
其他金屬部件:鍍鎳(防腐蝕)
應用領域
軍工與航空航天:雷達、通信設備
工業設備:高頻測試儀器、射頻連接
科研與實驗室:高可靠性信號傳輸
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
推薦資訊

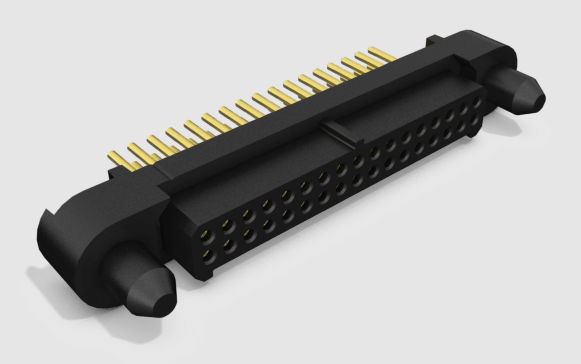

Glenair?高速度小型壓接矩形連接器是種經久耐用,多用途,多終端,多千兆連接器。選用屏蔽接點技術上的792系列是理想化的解決方案。792系列連接器為最流行的Micro-Crimp系列航空級超小型矩形連接器提供了高速度性能。
