RFSL8951N 20W N型隔離器RFCI

發布時間:2025-06-13 09:07:51     瀏覽:1081



RFSL8951N 20W N型隔離器RFCI

  RFCI RFSL8951N 20W N型隔離器

規格參數

  頻率范圍:2000 MHz至6000 MHz

  插入損耗:典型值小于1.00 dB,最大值1.40 dB

  隔離度:典型值大于13 dB

  回波損耗:典型值大于12.5 dB,最小值大于13 dB

  功率和溫度等級

  正向功率峰值/平均值:最大500/50瓦特

  反向功率連續:最大20瓦特

  終止功率等級:最大20瓦特

  工作溫度:-20至+65°C

  存儲溫度:-40至+95°C

  尺寸和接口

  外形尺寸:38.0 mm(長)x 18.0 mm(寬)x 10.5 mm(高)

  連接器:2個N型連接器

  通孔尺寸:4個直徑3.5 mm的通孔

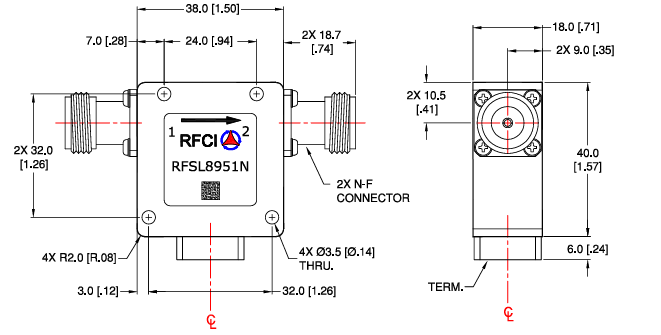

RFCI RFSL8951N 20W N型隔離器尺寸圖

  該隔離器適用于需要高隔離度和低插入損耗的應用場合,如射頻通信系統中的信號隔離。

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
