Sonoma Scientific 8-12GHz隔離器環形器
發布時間:2025-05-27 09:04:22 瀏覽:1482

Sonoma Scientific 提供了一系列8-12GHz頻率范圍內的隔離器和環形器產品,這些產品被廣泛應用于衛星通信、雷達系統、測試與測量設備等高頻通信和雷達系統。這些隔離器和環形器具有高隔離度、低插入損耗、高功率處理能力和小型化設計等特點。
| Model# | Start Freq | Stop Freq | Isolation | Insertion Loss | VSWR | Operating Temp(℃) | Configuration/Style | Pwr Fwd | Size |
| T8XL1 | 8 GHz | 12 GHz | 20 | .4 | 1.25 | +10+40 | SMA-F | 1W | 0.85×1.00×0.63 |
| T8XF1 | 8 GHz | 12 GHz | 20 | .4 | 1.25 | +65 | SMA-M/F | 10W | .85X1.16X.625 |
| T8YC11 | 8 GHz | 12 GHz | 20 | 0.5 | 1.25 | -40+85 | SMAF | 1W | .500X.600X.500 |
| C8XF2 | 8 GHz | 12 GHz | 20 | .4 | 1.25 | -20+65 | SMA-F | 10W | .85X1.0X.63 |
| C8YC11 | 8 GHz | 12 GHz | 20 | 0.5 | 1.25 | -40+85 | SMAF | 20W/100W | .500X.600X.500 |
| T8YK1 | 8 GHz | 12 GHz | 15 | .5 | 1.5 | -40+70 | MICROSTRIP | 10W | .32X.497X.275 |
| T8XF2 | 8 GHz | 12 GHz | 20 | 0.4 | 1.25 | -20A to+65A° | SMA-F | 10W | .85X1.0X.63 |
| T8ZA1 | 8 GHz | 12 GHz | 20 | 0.5 | 1.25 | -40+85 | TABS | 1W | |
| C8ZE1 | 8 GHz | 12 GHz | 13 | 0.7 | 1.5 | -40+85 | MICROSTRIP | 4W | .320X.350X.150 |
| T8XE1 | 8 GHz | 12 GHz | 40 | 1 | 1.25 | -20+65 | SMA-M/F | 2W | |
| T8XL3 | 8 GHz | 12 GHz | 20 | .4 | 1.25 | +25 | SMAF | 10W | .85X1.0X.63 |
| T8YC12 | 8 GHz | 12 GHz | 20 | 0.5 | 1.25 | -40+85 | SMAF | 2W/15W | .50X.60X.50 |
| T8YC13 | 8 GHz | 12 GHz | 20 | 0.5 | 1.25 | -40 TO+85 | SMAFEMALE | 1W | .500X.600X.500 |

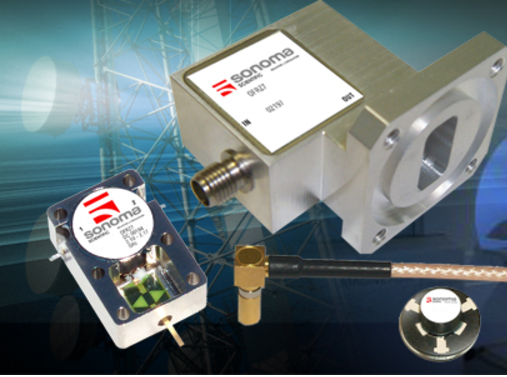

Sonoma Scientific以其高質量的微波組件而聞名,其射頻隔離器和環形器包括波導(Waveguide)、同軸(Coaxial)、混合(Hybrid)、插入式(Drop-Ins)和微帶線(Microstrip)等不同類型,深圳市立維創展科技有限公司,優勢代理銷售Sonoma產品,歡迎咨詢。
