MaxLinear MxL1105H/MXL1105L/MxL1108H/MxL1108L微波收發器5-45GHz
發布時間:2025-02-24 08:58:42 瀏覽:2449

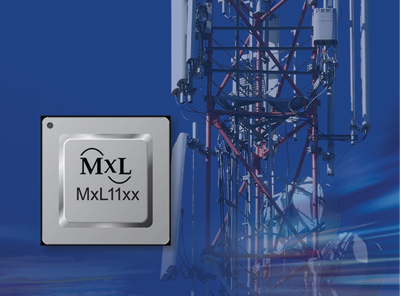

MaxLinear的MxL11xx系列微波收發器是一款全CMOS、單芯片寬帶微波收發器產品家族,支持5GHz到44GHz的整個頻率范圍,包括所有ETSI定義的信道間隔選項,從5MHz到112MHz。這些設備支持單載波和雙載波操作模式。

產品概述
| 產品 | 描述 | 最低溫度 (°C) | 最高溫度 (°C) | 封裝 |
| MxL1105H | 微波收發器(單通道),21GHz 至 43GHz | -40 | 115 | FBGA 23x23 型 |
| MxL1105L | 微波收發器(單通道),5GHz 至 21GHz | -40 | 115 | FBGA 23x23 型 |
| MxL1108H | 微波收發器(雙通道),21GHz 至 44GHz | -40 | 115 | FBGA 23x23 型 |
| MxL1108L | 微波收發器(雙通道),5GHz 至 21GHz | -40 | 115 | FBGA 23x23 型 |
主要特性
全頻譜捕獲(FSC)技術:允許在500MHz頻段內同時處理多達兩個信道。
支持:
高達4096 QAM的碼率
信道聚合模式
自適應碼率調制(ACM)
閉環自適應數字預失真:為優化功率放大器(PA)性能提供支持。
超低功耗:設計以降低能耗。
可編程中頻(IF)頻率:提供靈活性。
傳輸特性:
自動傳輸功率控制(ATPC)
通過發射反饋路徑的自動電平控制(ALC)
接收特性:
接收信號強度指示(RSSI)用于監控接收信號電平
片上集成:
頻譜分析儀
溫度傳感器
數據記錄
GPIO、GP-ADC和GP-DAC:用于控制片外設備
自動重傳請求(ARQ)
自動功率控制(APC)
應用場景
5G回傳應用,通過信道聚合功能在單個回傳鏈路上翻倍可用容量。
點對點微波回傳鏈路。
無線互聯網服務提供商(ISP)。
MxL11xx系列的高集成度不僅減少了客戶必須開發的外部物料清單(BOM)數量,還支持高級功能,如數字預失真和信道聚合與校準,使其成為5G回傳和其他寬帶無線應用的理想選擇。 MaxLinear是一家全球領先的半導體公司,專注于為寬帶通信、數據中心、有線和無線基礎設施以及智能網絡邊緣提供創新的模擬、數字和混合信號集成電路(IC)。深圳市立維創展科技有限公司,優勢分銷MaxLinear產品,歡迎聯系。
