PmT-3210-Frequency(0.3-24GHz)相位鎖定振蕩器

發布時間:2025-02-12 09:17:52     瀏覽:499

  PmT-3210-Frequency (GHz) 是由 Princeton Microwave Technology Inc. 生產的一款高性能相位鎖定振蕩器(Phase Locked Oscillator,簡稱 PLO)。該產品專為需要高頻率穩定性、低相位噪聲和寬頻率范圍的應用而設計,廣泛適用于通信、雷達、測試與測量等領域。

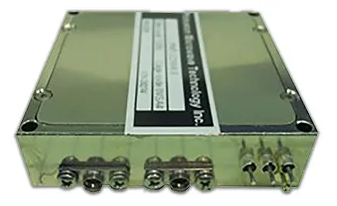

PmT-3210-Frequency(GHz)相位鎖定振蕩器

  主要特點

  小型化設計:尺寸僅為 2.25 x 2.25 x 0.62 英寸,采用鎳鍍層封裝。

  優異的相位噪聲性能:在 10 kHz 偏移時相位噪聲低至 -120 dBc/Hz,在 100 kHz 偏移時低至 -140 dBc/Hz。

  寬頻率范圍:0.3 GHz 到 24 GHz。

  高輸出功率:+14 dBm。

  低雜散和低諧波:雜散信號低于 -80 dBc,諧波低于 -25 dBc。

  晶體頻率穩定性:頻率穩定性與外部參考源相同。

  表面貼裝技術(SMT)制造。

  封裝的有源器件

  電氣規格

  頻率范圍:0.3 GHz 至 24 GHz

  輸出功率:+14 dBm

  負載駐波比(VSWR):2.0:1

  雜散信號:-80 dBc

  諧波:-25 dBc

  報警:高阻抗

  相位噪聲:

  10 kHz 偏移:-120 dBc/Hz

  100 kHz 偏移:-140 dBc/Hz

  1 MHz 偏移:20 Log N + 3(N = 輸出頻率/參考頻率)

  參考輸入頻率:100 MHz

  參考輸入功率:0±3 dBm

  頻率穩定性:與外部參考源相同

  工作電壓:12/15 V

  工作電流:250 mA

  機械規格

  尺寸:2.25 x 2.25 x 0.62 英寸

  連接器類型:SMA-F

  工作溫度范圍:-25°C 至 +70°C

  存儲溫度范圍:-55°C 至 +125°C

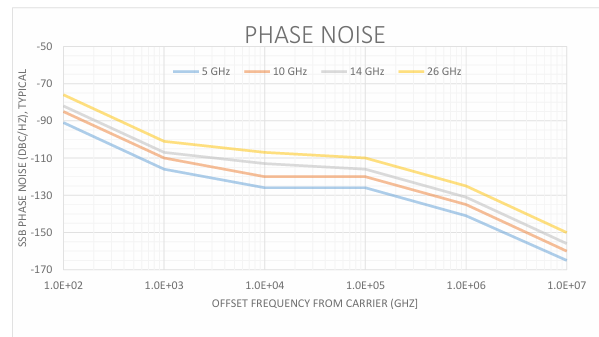

  典型相位噪聲曲線


  應用場景

  PmT-3210-Frequency (GHz) 相位鎖定振蕩器適用于以下領域:

  通信系統:用于基站、衛星通信等,提供高穩定性和低噪聲的頻率源。

  雷達系統:為雷達發射機和接收機提供精確的頻率參考。

  測試與測量設備:用于頻譜分析儀、信號源等,確保測試結果的準確性。

  工業自動化:為工業控制系統提供高精度的頻率信號。

PmT公司自1993年起為軍事和電信市場提供高質量的微波器件,如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品,歡迎了解。
