RFSL2853-A30 100W-30dB同軸隔離衰減器
發布時間:2025-01-06 10:26:12 瀏覽:483
RFSL2853-A30是一款高性能的同軸隔離衰減器,專為滿足射頻(RF)應用中的高隔離度、低插入損耗和精確衰減需求而設計。它在2620至2690 MHz的頻率范圍內工作,適用于各種射頻通信系統。
電氣規格
頻率范圍: 2620 MHz 至 2690 MHz
插入損耗: 小于 0.20 dB,最大不超過 0.30 dB
隔離度: 最小 22 dB,典型值大于 25 dB
回波損耗: 最小 22 dB,典型值大于 25 dB
衰減值: 30 dB ± 1 dB
功率和溫度等級
正向功率峰值/平均值: 最大 1000/100W
反向功率連續波(CW): 最大 100W
終端額定功率: 最大 100W
工作溫度范圍: -40°C 至 +85°C
存儲溫度范圍: -40°C 至 +95°C
其他特性
引腳尺寸: 1.00 mm (0.040 英寸) 寬 x 3.0 mm (0.12 英寸) 長 x 0.20 mm (0.008 英寸) 厚
隔離衰減器法蘭: 能夠承受 +85°C 的溫度,最大持續時間為 30 分鐘。

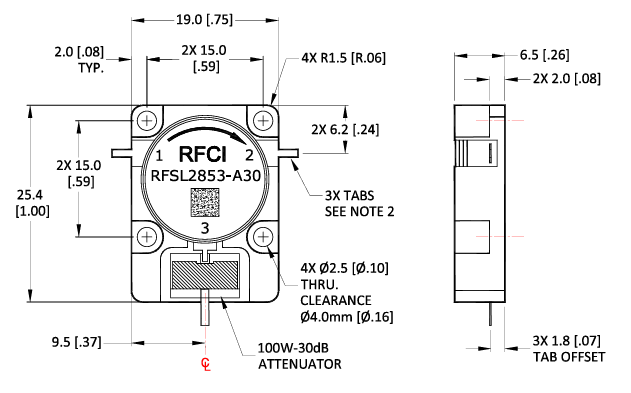

機械尺寸
總長度: 19.0 mm (0.75 英寸)
直徑: 25.4 mm (1.00 英寸)
安裝孔: 4 個 R1.5 mm (0.06 英寸) 的安裝孔
引腳尺寸: 4X φ2.5 mm (0.10 英寸) 通孔,中心孔直徑為 φ4.0 mm (0.16 英寸)
引腳偏移: 3X 1.8 mm (0.07 英寸)
引腳類型: 100W 終端
應用
RFSL2853-A30隔離衰減器廣泛應用于無線通信基站、衛星通信和微波鏈路等領域,為這些系統提供高隔離度、低插入損耗和精確的衰減控制。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊

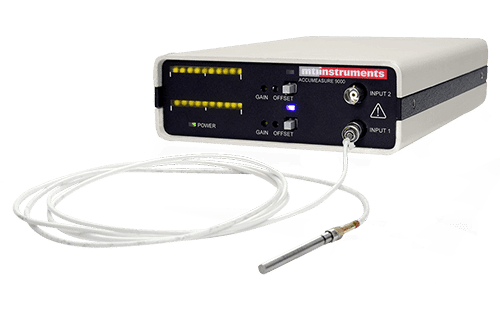

MTI Instruments?模擬電容器系統Accumeasure 9000是一種依托于電容器的高分辨率儀器設備,它能夠為許多過去不可能實現的精確測量應用領域提供極致的解決方案。MTI InstrumentsAS-9000可每次提供納米技術分辨率,并可用作超高精度的精確測量。輕巧、口袋、迅速、便于安裝。

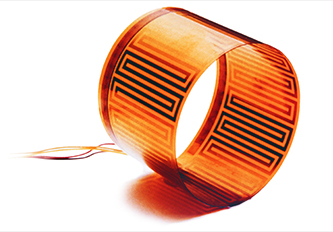

展示了Minco Polyimide WA Thermofoil加熱器,其輕薄、耐化學、耐真空等特性,并提供按尺寸、電阻、溫度等關鍵參數快速篩選功能,方便用戶為醫療、航空、戶外電子等精密場景精準匹配加熱方案。
