Torex XC9235/XC9236/XC9237同步降壓DC/DC轉換器
發布時間:2024-12-13 09:08:55 瀏覽:1036

XC9235/XC9236/XC9237系列是Torex公司生產的帶有內置600mA驅動晶體管的同步降壓型DC/DC轉換器。以下是該系列產品的詳細介紹:
一般描述
內置晶體管:系列包括內置0.42Ω P溝道MOS驅動晶體管和0.52Ω N溝道MOS開關晶體管,設計用于允許使用陶瓷電容器。
工作電壓范圍:A~C類型為2.0V至6.0V,D~G類型為1.8V至6.0V。
輸出電壓:D/F類型可以通過兩個外部電阻從0.9V開始設置。A/B/C/E/G類型有固定的輸出電壓,從0.8V到4.0V,以0.05V(精度±2.0%)的增量。
高效率:設備提供高達600mA的輸出電流,并且只需一個線圈和兩個外部連接的電容器即可配置。
振蕩器:內置振蕩器可以選擇1.2MHz或3.0MHz,以適應特定應用。
操作模式:XC9235系列為PWM控制,XC9236系列為自動PWM/PFM切換控制,XC9237系列可以手動在PWM控制模式和自動PWM/PFM切換控制模式之間切換。
軟啟動和電流控制:內部優化了軟啟動和電流控制功能。在待機模式下,所有電路關閉以將電流消耗降至1.0μA或更低。
UVLO功能:當輸入電壓降至1.4V或更低時,內置的UVLO功能將強制關閉內部P溝道MOS驅動晶體管。
CL放電功能:B到G類型集成了CL放電功能,允許通過位于Lx和Vss引腳之間的內部放電開關放電輸出電容器CL上的電荷。
應用領域
智能手機/移動電話
藍牙設備
移動設備/終端
便攜式游戲控制臺
數碼相機/攝像機
筆記本電腦/平板電腦
產品特點
內置驅動晶體管:0.42Ω P溝道驅動晶體管和0.52Ω N溝道開關晶體管。
輸入電壓:2.0V至6.0V(A/B/C類型),1.8V至6.0V(D/E/F/G類型)。
輸出電壓:0.8V至4.0V(內部設置),0.9V至6.0V(外部設置)。

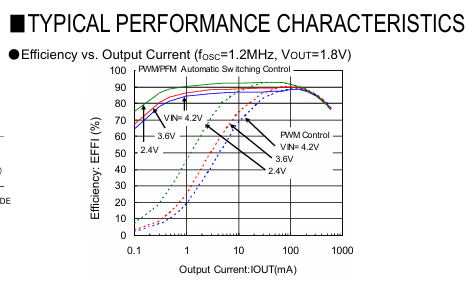

高效率:典型值為92%。
輸出電流:600mA。
振蕩頻率:1.2MHz,3.0MHz(±15%)。
最大占空比:100%。
控制方法:PWM(XC9235),自動PWM/PFM(XC9236),手動PWM/PFM(XC9237)。
功能:內置電流限制電路(恒定電流和鎖定),CL放電(B/C/D/E/F/G類型),高速軟啟動(B/F/G類型)。
電容器:兼容低ESR陶瓷電容器。
工作環境溫度:40℃至85℃。
封裝:SOT-25(僅限A/B/C類型),USP-6C,USP-6EL和WLP-5-03。

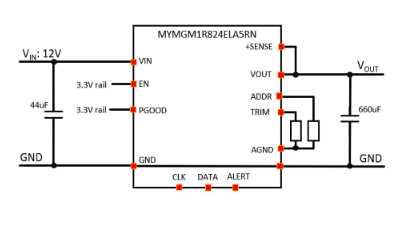

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
