JANTX1N6101低電容二極管陣列Microsemi

發布時間:2024-11-21 09:56:12     瀏覽:1626

  1N6101是一款低電容二極管陣列,由多個獨立的隔離結構成,采用平面工藝制造,并封裝在16引腳的DIP(雙列直插式封裝)中。這些二極管用于保護多達八個I/O端口免受ESD(靜電放電)、EFT(電快速瞬變)或浪涌的影響,通過將它們導向電源線的正極或接地。可以在外接TVS(瞬態電壓抑制)二極管以防止電源線上的過電壓。此外,它們也可用于快速開關核心驅動器應用,包括計算機和外圍設備,如磁芯、薄膜存儲器、鍍線存儲器等,以及解碼或編碼應用。這些陣列提供了集成電路的許多優勢,如高密度封裝和提高的可靠性,這是由于減少的放置操作、更小的占用空間、更輕的重量以及消除了各種可能不利于PCB安裝的離散封裝。

JANTX1N6101低電容二極管陣列

  特點:

  密封陶瓷封裝

  隔離二極管以消除串?dāng)_電壓

  高擊穿電壓VBR > 75V在5μA時

  低漏電流IR < 100nA在40V時

  低電容C < 4.0pF

  開關速度小于10納秒

  根據MIL-PRF-19500/474提供JAN、JANTX、JANTXV等篩選選項

  應用/優點:

  高頻數據線

  RS-232和RS-422接口網絡

  以太網:10 Base T

  計算機I/O端口

  局域網(LAN)

  開關核心驅動器

  最大額定值:

  反向擊穿電壓:75V

  連續正向電流:300mA直流電

  峰值浪涌電流(tp=1/120秒):500mA直流電

  每個結點400mW功率耗散@25°C

  每個封裝600mW功率耗散@25°C

  工作結溫范圍:-65°C至+150°C

  存儲溫度范圍:-65°C至+200°C

  機械和封裝:

  16引腳陶瓷DIP

  重量:約2.09克

  標記:標志、零件編號、日期代碼

  引腳#1位于封裝頂部凹槽左側

  電氣特性(每個二極管)@25°C,除非另有說明:

  最大正向電壓VF1:100mA時

  最大反向電流IR1:40V時

  最大反向電流IR2:20V時

  最大電容(引腳到引腳)Ct:0V時,1MHz頻率下

  最大正向恢復時間tfr:100mA時

  最大反向恢復時間trr:10mA直流電時,1mA直流電時,RL=100歐姆

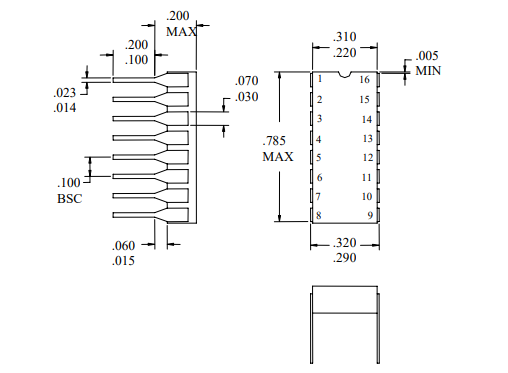

JANTX1N6101低電容二極管陣列Microsemi尺寸

Microsemi 是美國高可靠性電子元器件廠商,其軍級二三級管產品,被廣泛應用于全球高端市場,深圳市立維創展科技有限公司,授權代理銷售Microsemi軍級二三級產品,大量原裝現貨,歡迎咨詢。
