JANTX1N5772低電容二極管陣列 10引腳陶瓷封裝Microsemi

發布時間：2024-11-19 13:53:23 瀏覽：1818

1N5772是一款低電容二極管陣列，由多個獨立的隔離結組成，通過平面工藝制造，并封裝在10引腳的陶瓷扁平封裝中。這些二極管用作轉向二極管，保護多達八個I/O端口免受ESD(靜電放電)、EFT(電快速瞬變)或浪涌的影響，通過將它們導向正電源線和地線。可以添加外部TVS二極管以防止電源軌上的過電壓。它們也可用于快速開關核心驅動器應用，包括計算機和外圍設備，如磁芯、薄膜存儲器、鍍線存儲器等，以及解碼或編碼應用。這些陣列提供了集成電路的許多優勢，如高密度封裝和提高的可靠性。

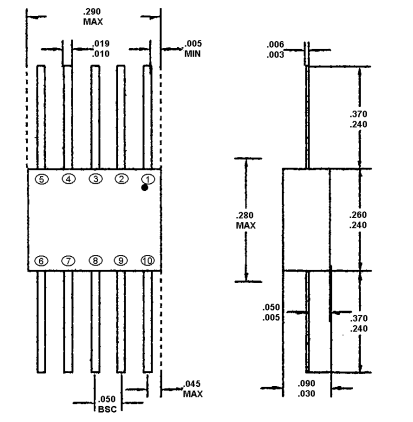

JANTX1N5772低電容二極管陣列 10引腳陶瓷封裝Microsemi

特性與應用：

密封陶瓷封裝。

隔離二極管消除串擾電壓。

高擊穿電壓VBR > 60V(10μA)。

低漏電流IR < 100nA(40V)。

低電容C < 8.0pF。

提供符合MIL-PRF19500/474標準的JAN、JANTX、JANTXV和JANS篩選選項，通過在零件號前分別添加MQ、MX、MV或MSP前綴來指定。例如，MX1N5772表示JANTX篩選。

適用于高頻數據線、RS-232 & RS-422接口網絡、以太網10 Base T、計算機I/O端口、局域網、開關核心驅動器等。

符合IEC 61000-4兼容性標準。

最大額定值(機械和包裝)：

反向擊穿電壓：60Vdc。

連續前向電流：300mA dc。

峰值浪涌電流(tp=1/120s)：500mA dc。

每個結在25°C時的功率耗散：400mW。

每個封裝在25°C時的功率耗散：500mW。

工作結溫范圍：-65至+150°C。

存儲溫度范圍：-65至+200°C。

重量：約0.25克。

電氣特性(每個二極管)：

最大前向電壓VF1：在100mA時測量。

最大前向電壓VF2：在500mA時測量。

最大反向電流IR1：在40V時測量。

最大電容(引腳到引腳)Ct：在0V和1MHz頻率下測量。

最大前向恢復時間tfr：在500mA時測量。

最大反向恢復時間trr：在200mA時測量。

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。
