EZ-PT86相位穩定同軸電纜EZ Form Cable
發布時間:2024-11-06 09:14:21 瀏覽:1523

特點與優勢:

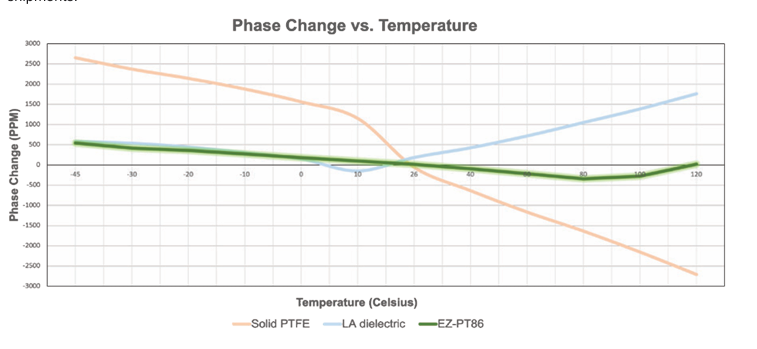

出色的溫度相位穩定性
沒有標準介質中發現的“特氟龍?膝”效應
提供銅或鋁護套
提供多種鍍層選項
提供.086英寸配置的定制電纜組件
提供.086英寸半剛性散裝電纜
AS9100D認證:
EZ Form Cable 的 EZ-PT86 相位穩定半剛性電纜是該公司在半剛性電纜技術上的最新突破。該產品已通過AS9100D認證,確保其符合航空航天和國防工業的高質量標準。
機械特性:
內導體直徑:0.0226英寸
介質直徑:0.065英寸
外導體直徑:0.086英寸
內彎曲半徑:最小0.250英寸
重量:每100英尺1.4磅
工作溫度:-55°C至+125°C
電氣特性:
特性阻抗:標稱50歐姆
傳播速度:標稱81%
介質常數:1.47
耐電壓:5000Vrms
電暈熄滅電壓:1500Vrms
最大工作頻率:79GHz
| Typical Attenuation and Power | ||
| Frequency(GHz) | db/100 ft | Power(watts CW) |
| 0.5 | 14.7 | 300 |
| 1.0 | 21.1 | 235 |
| 5.0 | 49.9 | 105 |
| 10.0 | 73.4 | 73 |
| 18.0 | 102.9 | 54 |
| Part Number | Outer Conductor Material | Plating |
| EZ-PT86 | Copper | N/A |
| EZ-PT86-SP | Copper | Silver |
| EZ-PT86-TL | Copper | Tin-lead |
| EZ-PT86-TP | Copper | Tin |
| EZ-PT86-AL-SP | Aluminum | Silver |
| EZ-PT86-AL-TL | Aluminum | Tin-lead |
| EZ-PT86-AL-TP | Aluminum | Tin |
EZ Form 電纜提供一流的客戶服務,靈活且反應迅速,從快速報價到業內最短的交貨時間。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
