XL-1A和XL-1C晶體諧振器Connor-Winfield
發布時間:2024-10-12 09:09:50 瀏覽:1972

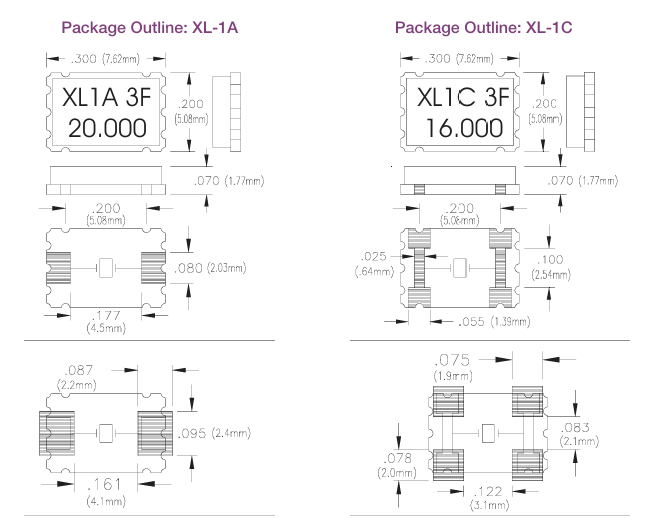

Connor-Winfield XL-1A和XL-1C晶體諧振器是一系列用于許多晶體應用的基頻和泛音AT切割晶體。它們有7.62x5.08毫米的密封陶瓷包裝。

絕對最大額定值
存儲溫度:-55°C 至 125°C
電氣規格
頻率范圍:8 - 100 MHz
頻率容差:±50 ppm @ 25°C
溫度穩定性:±50 ppm
工作溫度范圍:-10°C 至 60°C
并聯電容:7 pF
等效串聯電阻(ESR):見下表
負載電容:見下表
驅動電平:典型值0.1 mW
抗沖擊性:±5 ppm
抗振性:±5 ppm
絕緣電阻:500 M Ohm @100Vdc ±15Vdc
| Frequency range | Frequency Range Table Mode of Oscillation | E.S.R. | CL | ||
| 8.000MHz | to | 9.999MHz | Fundamental | 80 ohmMax | 16pF |
| 10.000MHz | to | 15.999MHz | Fundamenta | 60 ohm Max | 16pF |
| 16.000MHz | to | 50.000MHz | Fundamenta | 40 ohm Max | 16pF |
| 28.000MHz | to | 84.000MHz | 3rd Overtone | 60 ohm Max | Series |
| 84.001MHz | to | 100.000MHz | 5th Overtone | 80 ohm Max | Series |
產品特點:
基頻或泛音AT切晶體
頻率校準±50ppm
溫度穩定性±50ppm
表面貼裝封裝
卷帶包裝
符合RoHS標準/無鉛
