IR2104STRPBF柵極驅動器IC Infineon英飛凌

發布時間:2024-09-23 09:54:33     瀏覽:887

IR2104STRPBF柵極驅動器IC Infineon英飛凌

  IR2104STRPBF是一款帶關斷功能的600V半橋柵極驅動器IC,適用于IGBT和MOSFET的驅動。以下是該芯片的詳細介紹:

  產品概述:

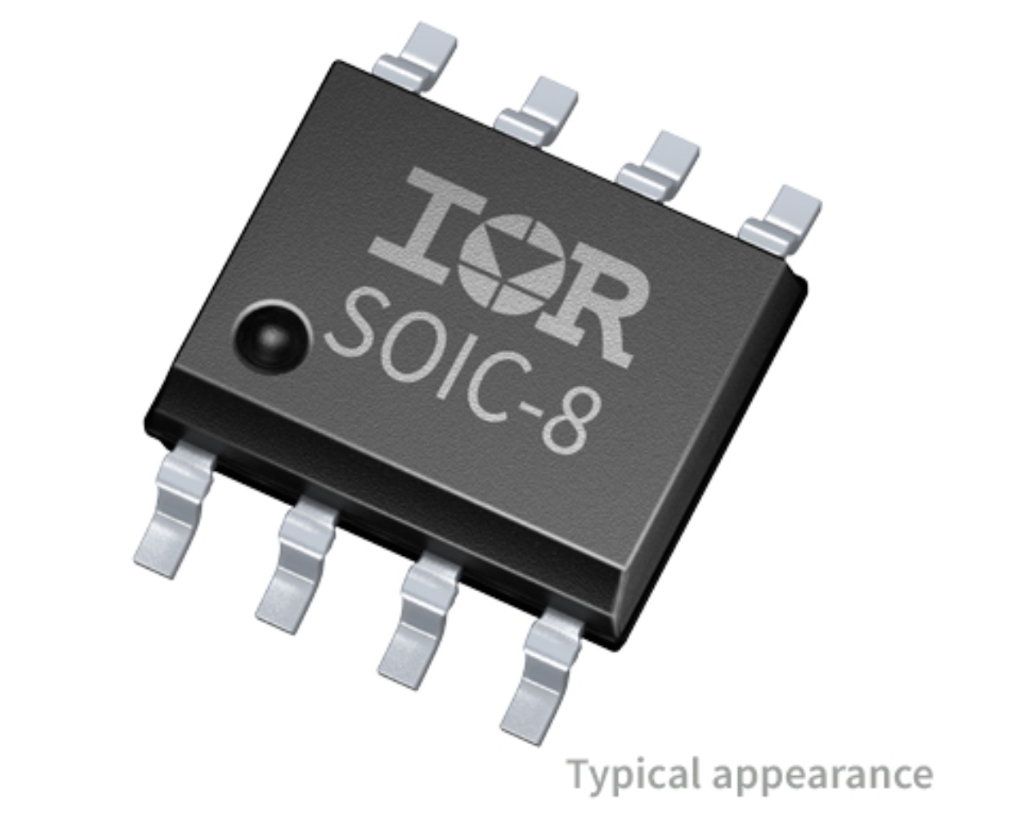

  采用8引腳SOIC封裝,可選8引腳PDIP封裝。

  低邊柵極驅動器IC,適用于EiceDRIVER? 600V系列。

  主要特點:

  專為自舉操作設計的浮動通道:適用于需要自舉電路的半橋拓撲。

  完全運行時的電壓高達600V:支持600V電壓等級的驅動應用。

  容許負瞬態電壓高:提供對負瞬態電壓的容忍度,增強電路的魯棒性。

  不受dV/dt影響:降低開關瞬態過程中的電壓變化率,提高系統穩定性。

  柵極驅動供電電壓范圍:10至20V:適應多種電源電壓需求。

  欠壓鎖定:在電源電壓低于設定值時,防止芯片工作,保護電路安全。

  3.3V、5V和15V邏輯輸入兼容:方便與不同邏輯電平的微控制器或信號源連接。

  防止交叉傳導邏輯:避免信號交叉干擾,提高系統可靠性。

  雙通道匹配傳播延遲:確保兩個通道的驅動信號同步,減少開關損耗。

  內置死區時間:防止器件在短時間內連續導通,降低開關損耗和噪聲。

  高邊輸出與HIN輸入同相:確保高邊和低邊驅動信號同步。

  關斷輸入將關閉兩個通道:方便實現半橋電路的快速關斷。

  應用領域:

  太陽能系統解決方案

  其他需要半橋柵極驅動的應用

  技術參數:

  輸入電壓范圍:10V至20V

  輸出電流(吸收):0.36A

  輸出電流(提供):0.21A

  工業認證

  關斷傳播延遲:150ns

  導通傳播延遲:680ns

  電源電壓欠壓鎖定(開啟):8.9V

  電源電壓欠壓鎖定(關閉):8.2V

  電壓等級:600V

  IR2104STRPBF柵極驅動器IC是一款性能優異的半橋柵極驅動器,適用于各種高壓、高速開關應用。

推薦資訊

  • Princeton Microwave Technology低噪聲放大器(LNA)
    Princeton Microwave Technology低噪聲放大器(LNA) 2025-07-03 16:00:52

    Princeton Microwave Technology提供覆蓋30kHz至40GHz(可提供高達140GHz)的低噪聲放大器(LNA),具備17-45dB增益、最低1.8dB噪聲系數和50Ω阻抗匹配,采用TO-8、TC-1或PlanerPak封裝,支持-50°C至+100°C工作溫度,內部集成Si/GaAs MMIC與薄膜金互連技術,適用于雷達、航空電子、高速光纖等嚴苛環境,典型型號如PmTA-0618-40-1.8(6-18GHz/40dB/1.8dB)和PmTA-40G-24-3.2(0.03-40GHz/24dB/3.2dB)。

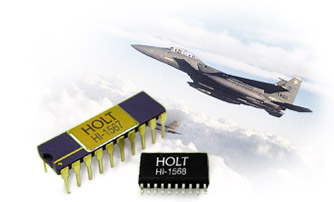

  • HOLTIC線路驅動器HI-8597
