MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

發布時間：2024-09-04 09:06:16 瀏覽：799

　　MYMGC1R83BFPF2RV是Murata村田公司生產的一款微型MonoBK?非隔離式DC-DC電源模塊，也被稱為“Mono Block”。這款模塊專為嵌入式應用設計，特別適用于非隔離負載點(POL)DC-DC電源轉換器。其小巧的外形尺寸僅為11.9 x 15.0 x 2.4毫米，非常適合空間受限的應用場景。

　　該模塊的應用領域廣泛，包括為FPGA/CPU、數據通信/電信系統、分布式總線架構(DBA)、可編程邏輯和混合電壓系統供電。它基于固定頻率同步降壓轉換器開關拓?fù)洌哂懈吖β兽D(zhuǎn)換效率，并配備了on/Off控制和Power Good信號輸出。此外，該模塊還包括欠壓鎖定(UVLO)、輸出短路保護和過流保護等功能。

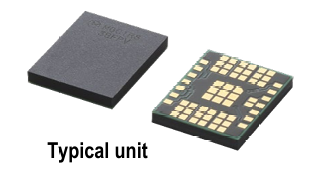

MYMGC1R83BFPF2RV非隔離式DC-DC電源模塊Murata村田

　　MYMGC1R83BFPF2RV的主要技術參數如下：

　　- 最大輸出電流(Iout)：3.2A

　　- 輸入電壓范圍(Vin)：3.3V至5.5V

　　- 典型輸入電壓(Vin typ)：5V

　　- 輸出電壓(Vout)：0.85V

　　- 輸出數：4個

　　- 效率：82%

　　- 開關頻率：2000kHz

　　- 尺寸：11.9mm(寬)x 15.0mm(長)x 2.4mm(高)

　　- 工作溫度范圍：-40℃至85℃

　　- 電路拓?fù)洌築uck(降壓)

　　- 封裝：SMD

型號：

PART NUMBER	0UTPUT						INPUT				Eficiency [%]	PACKAGE
	Vout [Vdc]	out A(max.)]	Power [W	R/N(typ. [%of Vout]	Regulation(max.		Vin(typ. [Vdc]	Range [Vdc]	in no load [mA]	lin fuilload [A]		[mm]
					Line[%	Load[%]
MYMGC1R83BFPF2RV	0.85	3.2	2.72	1	±1.0	±1.0	5	3.3-5.5	127	2.3	81	11.9x15.0x2.4
	0.85	0.5	0.43	1	±1.0	±1.0
	1.2	0.5	0.60	1	±1.0	±1.0
	1.8	1.5	2.70	1	±1.0	±1.0
MYMGC1R83BFPF2RVD	0.85	3.2	2.72	1	±1.0	±1.0	5	3.3-5.5	127	2.3	81	11.9x15.0x2.4
	0.85	0.5	0.43	1	±1.0	±1.0
	1.2	0.5	0.60		±1.0	±1.0
	1.8	1.5	2.70	1	±1.0	±1.0

　　此外，該模塊還提供了四個不同的輸出電壓，分別是0.85V、0.85V、1.2V和1.8V，每個輸出都有其對應的電流和電壓調整率。模塊還具備快速負載變化響應、過流保護、熱保護、使能控制、Power Good信號和I2C功能等特性。Murata還進行了高可靠性/熱沖擊測試，確保模塊在-40℃至+125℃的溫度范圍內能夠承受700次循環。

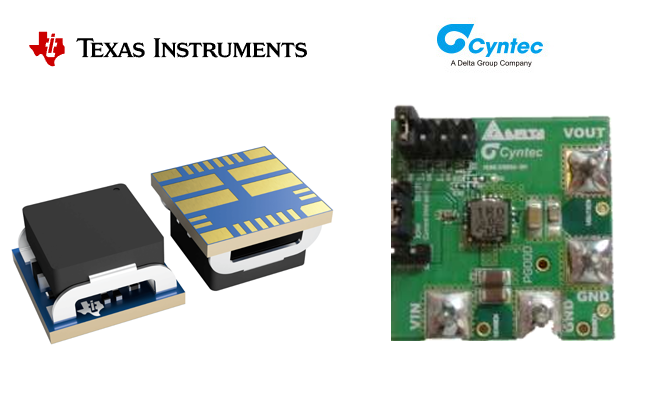

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
