Micro AFD系列DC-DC高壓電源SDS High Voltage
發布時間:2024-08-21 10:16:33 瀏覽:790
在現代科研和工業應用中,對高壓電源的需求日益增長,尤其是在光電探測領域。Micro AFD系列DC-DC高壓電源,作為一款專為APD(Avalanche Photo Diodes)和SiPM(Silicon Photomultipliers)設計的超緊湊型、調節型高壓DC-DC轉換器,以其卓越的性能和緊湊的設計,成為了這些應用的理想選擇。
產品概述
Micro AFD系列提供四種標準產品,覆蓋了從0到100V的電壓范圍,適用于各種需要精確電壓控制的應用場景。其輸入電壓可選擇5Vdc±0.5Vdc或12Vdc(兼容±2.0V),輸出電壓可調至100V。
主要特點
輸入電壓選擇: 靈活的輸入電壓選項,適應不同的電源環境。
輸出電壓可調: 高達100V的可調輸出。
負載電流: 在Full load條件下,電流小于50mA。
極性選擇: 提供正極或負極的定電壓輸出。
精度: 通過外部控制電壓調整輸出電壓,具有0.1%滿量程精度。
噪聲和紋波: 小于25mVp-p的峰值紋波。
溫度系數: 小于15ppm/°C。
性能參數
HV設置: 使用外部電壓源(0-2.5V),精度高達0.1%。
最大輸入電流: 空載時1mA。
負載電壓調節: 在空載到滿負載變化時保持0.01%的全輸出電壓。
線電壓調節: 全輸出電壓或指定電壓范圍內為+0.001%/V。
工作溫度: -10°C 到 +50°C。
存儲溫度: -10°C 到 +70°C。
保護功能: 內部限流保護,啟動軟啟動防止過沖。
屏蔽: 金屬屏蔽外殼需接地確保安全,提供了額外的電磁干擾防護。
應用場景
Micro AFD系列DC-DC高壓電源特別適用于以下場景:
光電二極管: 為Avalanche光電二極管(APD)提供穩定的高壓電源。
硅光電倍增器: 為硅光電倍增器(SiPM)提供精確的高壓控制。
包裝與連接
包裝材料: 酸洗鋼板,厚度0.5mm。
外殼尺寸: 11 x 11 x 11 mm。
引腳: 0.63 x 0.63 mm方引腳,引腳長度超過2mm。
重量: 5g。
絕緣: 外殼完全包覆在環氧樹脂中。
引腳連接
1. 輸入電壓(Vin): 1腳 (連接到電源輸入)
2. 地(GND): 2腳 (連接到地)
3. HV設定: 3腳 (控制輸入電壓)
4. 輸出高壓(Vout): 4腳 (高壓輸出)

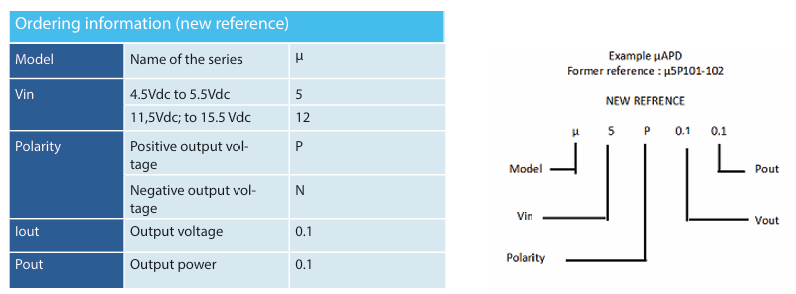

訂購信息:
相關推薦:
推薦資訊

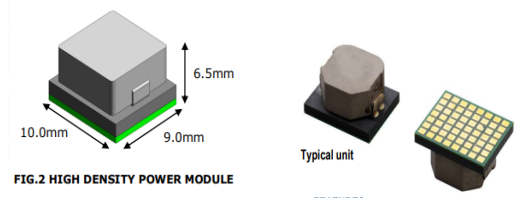

Murata村田的MYSGM5R020ELE8RA是一款高性能、小型化的單塊型非隔離式點負載DC-DC降壓轉換器,專為嵌入式應用設計,具有4.5至15Vdc的輸入電壓、1.5至5.0Vdc的輸出電壓和20A的高電流輸出,尺寸緊湊(14.0 x 11.0 x 8.3mm),效率高達95.6%,并提供全面的保護功能和PMBus?接口。適用于FPGA、CPU供電、數據通信和電信系統等高性能電源需求場景。由于MYSGM5R020ELE8RA已停產,推薦使用cyntec的MSN12AD20-MQ作為替代方案。

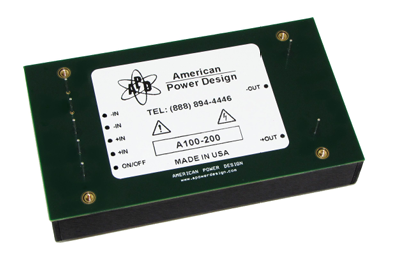

American Power Design A100系列高壓直流/直流轉換器由美國American Power Design, Inc.生產,是一款高性能電源產品,具有寬輸入電壓范圍(10-20Vdc、18-36Vdc、36-72Vdc)和可調輸出電壓(48Vdc至200Vdc),最大輸出功率為100W,效率高達90%。其緊湊尺寸(2.75 x 4.8 x 0.92英寸)和輕量化設計(13.5盎司)使其適用于高壓應用、輸入電壓波動較大的環境以及對電源質量要求較高的精密儀器和工業設備。
