M17/151-00002半剛性同軸電纜EZ Form
發布時間:2024-07-31 09:31:31 瀏覽:614

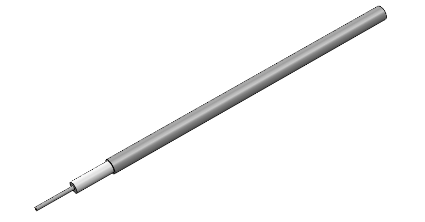

M17/151-00002半剛性同軸電纜是由EZ Form Cable公司生產的一款高性能電纜,專為滿足高頻率和高屏蔽要求的應用場合設計。以下是該產品的詳細介紹:
產品特點
產品名稱:.047" Coaxial Cable - 50Ω MIL-DTL-17 Tin-Plated Copper
型號:M17/151-00002
導體:采用SPCW(銀鍍鍍青銅)中心導體,鍍錫銅外導體,PTFE(聚四氟乙烯)介質,標稱阻抗為50Ω。
詳細參數
尺寸
中心導體直徑:0.0113 英寸
介質直徑:0.0370 英寸
外導體直徑:0.0470 英寸
材料
中心導體材料:SPCW(銀鍍鍍青銅)
介質材料:PTFE(聚四氟乙烯)
外導體材料:銅
外導體鍍層材料:錫
RoHS合規:是
機械特性
最低工作溫度:-40°C
最高工作溫度:+100°C
最小彎曲半徑:0.125 英寸
重量:0.48 磅/100英尺
電氣特性
標稱阻抗:50.0 Ω
阻抗公差:±2.5Ω
傳播速度:69.50%
屏蔽效能:>165 dB
耐壓:2000 VRMS @ 60 Hz
連續工作電壓:1000 VRMS
最大工作頻率:20 GHz
衰減特性 (dB/100英尺)
0.5 GHz:28 dB
1.0 GHz:40 dB
3.0 GHz:70 dB
5.0 GHz:90 dB
10.0 GHz:130 dB
20.0 GHz:190 dB
功率 (W @ 20°C MAX)
0.5 GHz:45 W
1.0 GHz:32 W
3.0 GHz:18 W
5.0 GHz:13 W
10.0 GHz:9 W
20.0 GHz:6.5 W
M17/151-00002半剛性同軸電纜以其優質的材料和設計,確保了在高頻率下的低衰減和高屏蔽效能,適用于雷達、通信系統、測試設備等多種高要求場合。其RoHS合規性也確保了產品的環保特性。
