EZ-FLEX.402-CU同軸電纜EZ Form

發布時間:2024-07-05 09:40:45     瀏覽:1463

EZ-FLEX.402-CU同軸電纜EZ Form

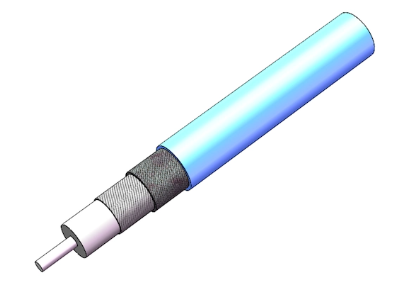

  EZ-FLEX.402-CU是一款高性能的同軸電纜,具有下列特性和規格:

  結構與材料:

  中心導體材料(Center Conductor Material): SPC(鍍銀銅)

  介電體材料(Dielectric Material): PTFE

  外導體材料(Outer Conductor Material): SPF上包裹SPC編織層

  護套材料(Jacket Material): 藍色FEP

  尺寸:

  中心導體直徑(Center Conductor Diameter): 0.0360in

  介電體直徑(Dielectric Diameter): 0.1170in

  外導體直徑(Outer Conductor Diameter): 0.1410in

  護套直徑(Jacket Diameter): 0.1600in

  機械特性:

  最小溫度(Minimum Temperature): -55°C

  最高溫度(Maximum Temperature): +200°C

  最小彎曲半徑(Inside Bend Radius): 0.500in

  重量(Weight): 3.00磅/100FT

  電氣特性:

  標稱阻抗(Nominal Impedance): 50 Ω

  標稱阻抗容差(Nominal Impedance Margin): ±1.0 Ω

  傳播速度(Velocity of Propagation): 70.0%

  屏蔽效果(Shielding Effectiveness): >100 dB

  耐電壓(Voltage Withstanding): 5000 VRMS @ 60 Hz

  持續工作電壓(Continuous Working Voltage): 2000 VRMS max

  最大工作頻率(Maximum Operating Frequency): 34 GHz

  衰減(0.5 GHz到26.5 GHz范圍內):

  0.5 GHz: 7.6 dB/100FT

  1.0 GHz: 11.1 dB/100FT

  5.0 GHz: 28.1 dB/100FT

  10.0 GHz: 43.4 dB/100FT

  18.0 GHz: 63.6 dB/100FT

  26.5 GHz: 82.8 dB/100FT

  功率特性(0.5 GHz到26.5 GHz范圍內):

  0.5 GHz: 600 W @ 20°C

  1.0 GHz: 450 W @ 20°C

  5.0 GHz: 180 W @ 20°C

  10.0 GHz: 120 W @ 20°C

  18.0 GHz: 73 W @ 20°C

  26.5 GHz: 70 W @ 20°C

  EZ-FLEX.402-CU同軸電纜專為半剛性電纜的標準連接器設計,具有低泄漏、低VSWR(電壓駐波比)、真正的靈活性、高耐久性和較輕的重量等特點。適用于需要高性能但靈活性的應用場合,如通信、雷達、測試和測量等領域。

相關推薦:

EZ Form延遲線

EZ Form同軸電纜

EZ Form半剛性電纜MIL-DTL-17 QPL

EZ Form Cable TPC電線電纜

更多EZ Form 電纜相關產品信息可咨詢立維創展
