QT3075SXM-53.000MHz溫度補償晶振(TCXO)Q-Tech

發布時間：2024-07-04 09:26:53     瀏覽：585

QT3075SXM-53.000MHz溫度補償晶振(TCXO)Q-Tech

　　QT3075SXM-53.000MHz是一款高性能的溫度補償晶振(TCXO)，由Q-Tech公司生產。這款晶振采用了先進的模擬技術，具有低相位噪聲、低抖動和嚴格的溫度穩定性，非常適合用于對時鐘信號精度要求極高的應用場合。

ParametersQTCT570XCQTCT570XS
Output frequency range(Fo)5.000000MHz—52.000000MHz
LogicHCMOsClipped Sine
Supply voltage (Vdd)2.8Vde,3.3Vdo±5%
Supply current(Idd)6.0mA3.5mA
VCO Option(Tuning Range)See Part Number on Page l
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)-40℃ to+85℃
Duty Cycle45/55%NA
Rise andFall times4nsN/A
Start-up time(Tstup)2ms max
Output voltage (Voh/Vol)0.9Vdd min./0.1Vdd maxVop-p=0.8V
Output Load15pF max10k 10pF
Control Voltage to reach Pull Range0.5Vmin
1.5V  typ
2.5V  max.
Control Voltage Impedance100kQ min
Phase Noisetyp.at 12.8MHz
10Hz
100Hz
1kHz
10kHz
100kHz		-98 dBc/Hz
-129  dBc/Hz
-145  dBc/Hz
-153  dBc/Hz
-156  dBc/Hz		-96 dBc/Hz
-122.dBc/Hz
-140  dBc/Hz
-148  dBc/Hz
-153  dBc/Hz
Frequency Tolerance (Ftol)at 25℃±2.0ppm
PowerSupplyStability±5%(Fpwr)±0.2ppm
Load Stability ±10%(Fload)±0.2ppm
Aging±1.0ppm lst year

　　特性

　　AT-Cut晶體：采用AT切割晶體，確保了高精度和穩定性。

　　低總諧波失真：減少了信號失真，提高了信號質量。

　　低相位噪聲和抖動：相位噪聲低至-155 dBc/Hz @ 80MHz，抖動小，適合高速數據傳輸和精密時鐘應用。

　　所有金屬和密封包裝：確保了產品的耐用性和可靠性。

　　符合RoHS標準：環保無鉛，滿足國際環保要求。

　　應用

　　通信系統：滿足現代通信系統對高精度時鐘信號的需求。

　　軍用時鐘應用：廣泛應用于軍事領域，如導航、雷達等。

　　控制和測量：在精密控制和測量系統中作為關鍵組件。

　　信號處理：在信號處理系統中提供精確的時鐘信號。

　　包裝選項

　　標準包裝：黑色泡沫包裝，保護產品在運輸過程中不受損害。

　　防靜電塑料管：可選配，進一步保護敏感元件免受靜電損害。

　　外形尺寸：約20.7 x 13.06 x 7.50mm，緊湊的設計便于集成到各種設備中。

　　市場：主要面向軍事和航空電子設備市場，這些領域?qū)υO(shè)備的可靠性和精度有極高要求。

　　設備類型：屬于TCXO系列，是一種溫度補償晶體振蕩器。

　　邏輯類型： HCMOS邏輯類型，提供高速、低功耗的數字信號輸出。

　　電源電壓：3.3至5Vdc，適用于多種電源配置。

　　包裝類型：雙列直插式(DIP-8)4針，便于安裝和替換。

　　穩定性： ±1ppm至±3ppm，提供了極高的頻率穩定性。

　　相位噪聲： -155 dBc/Hz @ 80MHz，表明了其在高頻應用中的優異性能。

　　QT3075SXM-53.000MHz TCXO是一款適用于高要求環境的高精度時鐘源，無論是在軍事、航空還是其他需要高精度時鐘信號的領域，都是一個理想的選擇。

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。

推薦資訊

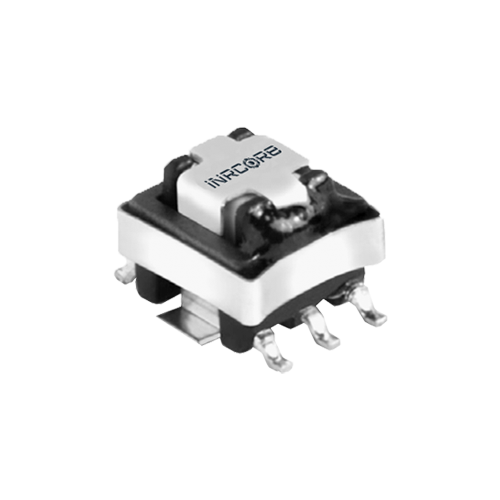

  • iNRCORE電流互感器
    iNRCORE電流互感器 2024-02-29 09:03:08

    iNRCORE是一家專注于電力和能源行業的公司，他們提供各種類型的電流互感器。型號包括：PL1170NL,PL1808,PL1839,PL2035NL,PL2264NL,PL3250NL,PL3251NL,PL3252NL,PL3253NL,PL3254NL,PL3255NL,PL3259NL,PL3260NL,PL4762NL,PL4763NL,PL3479NL,PL3265NL等。電流互感器是一種用于測量和監控電流的裝置，它將高電流線圈轉換為低電流輸出信號。這些設備廣泛應用于電力系統、電力負荷管理和電力儀表等領域。

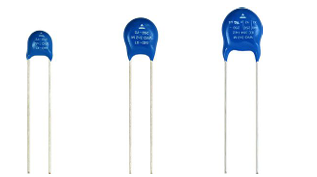

  • WYO222MCMBF0KR陶瓷圓盤高頻電容器VISHAY
