IP-XP-XX-PVT11垂直PTH電源連接器AirBorn
發布時間:2024-06-27 09:46:16 瀏覽:1532
AirBorn的PowerAmp連接器系列是一種高性能的垂直PTH(通孔安裝)電源連接器,專為需要高可靠性和高電流承載能力的應用而設計。以下是該系列連接器的主要特點和規格:
型號:

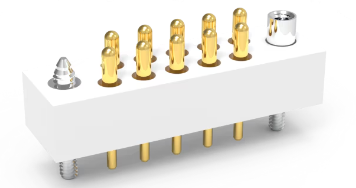

IP-XP-XX-PVT11
PowerAmp插頭,垂直PTH 0.172“/4.366mm,尺寸:5、10、20

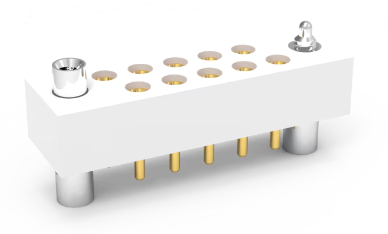

IP-XP-XX-SVT11
PowerAmp 插座,垂直 PTH 0.172“/4.366mm,尺寸:10、20

電氣性能:
每個觸點的額定電流高達23A,適用于大功率應用。
額定電流確保了連接器在處理高電流時的安全性和可靠性。
機械性能:
高振動和抗沖擊能力,確保在惡劣環境下的穩定性。
耐用性至少為250次配合循環,表明連接器具有較長的使用壽命。
環境適應性:
耐溫范圍從-65℃至+125℃,適用于極端溫度環境。
振動測試表明連接器能夠在10Hz至2000Hz的頻率范圍內承受1.52mm的振幅和147.1m/s2 (15G)的加速度,持續時間12小時。
安全性和認證:
UL94V-0阻燃等級絕緣子,提供額外的安全保障。
UL認證,UL 1977 ECBT2,UL文件號E466640,確保符合安全標準。
材料和電鍍:
絕緣子材料為玻璃填充PPS(聚苯硫醚),顏色為白色。
觸點材料:引腳為銅合金,插座為鈹銅。
端子材料為銅合金。
電鍍層包括至少15 μin的金和大于30 μin的鎳,以提高耐腐蝕性和導電性。
五金件為不銹鋼,增強了連接器的耐用性。
機電性能:
試驗電壓為2000v AC,持續1分鐘,確保高電壓下的安全性。
絕緣電阻至少為5 GΩ,接觸電阻最大為1 mΩ,保證了良好的電氣隔離和低電阻。
插入力最大為每觸點16盎司(4.45牛),撤回力最小為0.5盎司(0.14N)每接觸,確保了連接和斷開的便利性。
