DEI1188-SES 8通道分立數字接口IC
發布時間:2024-06-21 09:19:52 瀏覽:2651

DEI1188-SES 是一款專為航空電子系統設計的 8 通道分立數字接口集成電路(IC)。該芯片采用了 HV DIMOS 技術,能夠檢測并轉換常見的八個 GND/OPEN 離散信號為串行邏輯數據。以下是該 IC 的主要特點和功能:
主要特點:
1. 8 個離散輸入:能夠檢測 GND/OPEN 離散信號。
2. 輸入閾值和遲滯:滿足 Airbus ABD0100H 規范,輸入閾值為 4.5 V / 10.5 V,遲滯為 3V。
3. 輸入電流:1 mA,有助于防止繼電器觸點干。
4. 內部隔離二極管:提供額外的保護。
5. 雷電瞬態抗擾度:通過在輸入端使用外部串聯 3 kΩ 電阻器和添加 TVS 器件,能夠滿足 DO160、第 22 節 3 級及更高級別的雷電瞬態抗擾度要求。
6. 串行 I/O 接口:與串行外設接口(SPI)兼容,支持 TTL/CMOS 兼容輸入和三態輸出。
7. 數據速率:最高可達 10 MHz。
8. 電源電壓:邏輯電源電壓(VCC)為 3.3V +/-5%,模擬電源電壓(VDD)為 12.0V 至 16.5V。

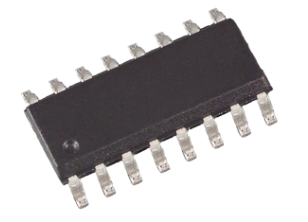

9. 封裝:16L SOIC EP封裝。
應用:
航空電子系統:DEI1188-SES 特別適用于需要高抗擾度和可靠數字接口的航空電子設備。
雷電瞬態保護:通過其設計,該 IC 能夠有效抵御雷電引起的瞬變,滿足 DO160E 第 22 節 Cat A3 和 B3 以及波形 5A 至 500 V 的要求。
