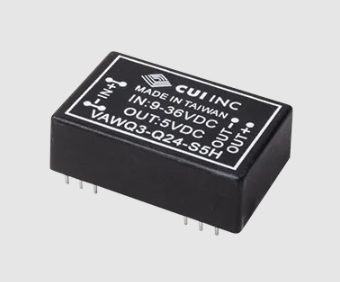

VAWQ3-Q24-S3R3隔離式DC-DC轉換器CUI
發布時間:2024-06-07 09:43:58 瀏覽:543
VAWQ3系列隔離式DC-DC轉換器是一系列高性能的電源轉換設備,專為工業應用設計,具有多種特點和廣泛的型號選擇,以滿足不同應用的需求。
特點
高功率輸出:提供高達3瓦的隔離輸出,適用于多種小型到中型設備的電源需求。
寬輸入電壓范圍:4:1的輸入電壓范圍,使得轉換器能夠適應多種輸入電源條件,從9V到72V不等。
標準封裝:采用行業標準的24針DIP封裝,便于集成和替換。
多種輸出選項:提供單路和雙路穩壓輸出,輸出電壓包括3.3V、5V、12V和15V等。
高隔離電壓:3000V的隔離電壓(1分鐘),確保了高度的電氣安全性和系統穩定性。
保護功能:具備短路保護,確保在異常情況下設備的安全。
寬工作溫度范圍:工作溫度范圍為-25°C到71°C,適合在多種環境條件下使用。
高效率:效率最高可達77%,有助于減少能源消耗和熱量產生。
產品型號:
MODEL | input voltage range (Vdc) | output voltage (Vdc) | output current max (mA) | output power max (W) | ipple and noise max (mVp-p) | efficiency type (%) |
VAWQ3-Q24-S3R3 | 9~36 | 3.3 | 600 | 2 | 100 | 70 |
VAWQ3-Q24-S5 | 9~36 | 5 | 600 | 3 | 100 | 72 |
VAWQ3-Q24-S12 | 9~36 | 12 | 250 | 3 | 100 | 76 |
VAWQ3-Q24-S15 | 9~36 | 15 | 200 | 3 | 100 | 76 |
VAWQ3-Q24-D5 | 9~36 | ±5 | ±300 | 3 | 100 | 70 |
VAWQ3-Q24-D12 | 9~36 | ±12 | ±125 | 3 | 120 | 72 |
VAWQ3-Q24-D15 | 9~36 | ±15 | ±100 | 3 | 150 | 72 |
VAWQ3-Q48-S3R3 | 18~72 | 3.3 | 600 | 2 | 100 | 70 |
VAWQ3-Q48-S5 | 18~72 | 5 | 600 | 3 | 100 | 72 |
VAWQ3-Q48-S12 | 18~72 | 12 | 250 | 3 | 100 | 77 |
VAWQ3-Q48-S15 | 18~72 | 15 | 200 | 3 | 100 | 77 |
VAWQ3-Q48-D5 | 18~72 | ±5 | ±300 | 3 | 100 | 71 |
VAWQ3-Q48-D12 | 18m72 | ±12 | ±125 | 3 | 120 | 72 |
VAWQ3-Q48-D15 | 18~72 | ±15 | ±100 | 3 | 150 | 72 |
VAWQ3系列的隔離式DC-DC轉換器因其高隔離電壓、可靠的保護功能和廣泛的適用性,非常適合在需要高電氣安全和穩定電源的工業應用中使用。CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
