QTCT2303S1T-10.000000溫補晶振TCXO Q-Tech
發布時間:2024-05-24 09:13:09 瀏覽:758

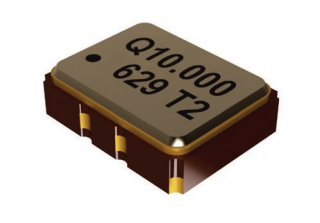

QTCT2303S1T-10.000000是一款由Q-Tech公司生產的表面貼裝溫補晶振(TCXO),型號為QTCT230。該產品具有以下特點:
- 小尺寸設計,適合空間受限的應用。
- 提供Clipped Sine波形輸出,確保穩定的信號。
- 支持2.8V, 3.0V或3.3V電壓供應。
- 工作溫度范圍為-40°C至+85°C,可選更嚴格的溫度穩定性選項。
- 采用金密封陶瓷封裝,提供優異的環境保護和機械強度。
- 符合MIL-PRF-55310 Class 3軍用級篩選測試,確保高可靠性和穩定性。
- 無鉛,符合RoHS標準,環保且符合國際標準。
- 支持VC-TCXO選項,允許用戶通過外部電壓控制頻率。
該產品適用于多種高精度要求的應用,如儀器儀表、導航系統、航空電子設備、通信基站等。
參數信息:
Patameters | QTCT230 |
Output frequency range (Fo) | 10.000000MHz—45.000000MHz |
Logic | Clipped Sine |
Supply voltage (Vdd) | 2.8,3.0,3.3Vdc±5% |
Supply current (Idd) | 1.5 mAmax.- <20MHz 2.0 mAmax.- 20MHz~<32MHz 2.5 mAmax.- 32MHz~≤45MHz |

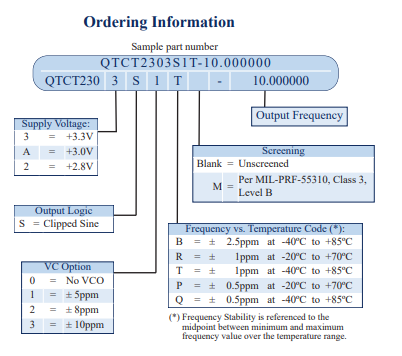

VCO Option(Tuning Range) | See Part Number on Page 1 |
Operating temperature (Topr) | See Part Number on Page 1 |
Storage temperature (Tsto) | 40℃ to+85℃ |
Start-up time (Tstup) | 2ms max |
Output voltage (Voh/Vol) | Vop-p=0.8V |
Output Load | 10k|10pF |
Control Voltage to reach Pull Range | 0.5V min 2.5V max |
Control Voltage Impedance | 500k2 min |
Phase Noise typ.at 19.2MHz 10Hz 100Hz 1kHz 10kHz 100kHz | -91 dBc/Hz -116 dBc/Hz 137 dBc/Hz -149 dBc/Hz -150 dBc/Hz |
Frequency Tolerance (Ftol)at 25℃ | ±2.0ppm |
Power Supply Stability±5%(Fpwr) | ±0.2ppm |
Load Stability±10%(Fload) | ±0.2ppm |
Aging | ±1.0ppm lst year |
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
