QTCT2203S1T-10.00微型SMD溫控晶體振蕩器Q-Tech
發布時間:2024-05-10 09:04:28 瀏覽:619
QTCT2203S1T-10.00微型SMD溫控晶體振蕩器是一款由Q-Tech生產的2.0 x 2.5mm微型SMD溫控晶體振蕩器。該振蕩器提供的技術規格包括工作電壓范圍為2.8至3.3Vdc,頻率范圍從10.000000MHz到52.000000MHz。它采用了IC 3.3Vdc TCXO組件,并內置在低輪廓陶瓷封裝中,帶有鍍金觸點墊。
主要特性包括:頻率范圍廣泛,占地面積小,裁剪正弦邏輯,支持2.8、3.0、3.3Vdc電源,工作溫度范圍為-40oC至+85oC,可選的自由調諧功能,密封陶瓷封裝,通過軍用篩選測試符合MIL-PRF-55310 3類設備標準,提供膠帶和卷軸包裝,無鉛,符合RoHS標準,另外還可選擇VCTCXO選項。
該微型SMD溫控晶體振蕩器適用于多種應用領域,包括儀器、導航、航空電子設備、以太網/SynchE、基站、全球定位系統(GPS)、便攜式收音機以及FEMTO電池等。它旨在滿足當今低壓應用的需求,是一款功能強大且廣泛適用的振蕩器產品。
規格參數:
Parameters | QTCT220 |
Output frequency range (Fo) | 10.000000MHz—52.000000MHz |
Logic | Clipped Sine |
Supply voltage (Vdd) | 2.8,3.0.3.3Vdc±5% |
Supply current (Idd) | 1.5 mAmax.- 10MHz~≤26MHz 2.5 mAmax.- 26MHz~≤52MHz |
VCO Option(Tuning Range) | See Part Number on Page 1 |
Operating temperature (Topr) | See Part Number on Page 1 |
Storage temperature (Tsto) | -40℃ to+85℃ |
Start-up time (Tstup) | 2ms max |
Output Level | Vop-p=0.8V |
Output Load | 10k|10pF |
Control Voltage to reach Pull Range (Note 1) | 0.5V min. 2.5V max |
Pulling Range (Note 1) | ±5 ppm min. |
Control Voltage Impedance (Note 1) | 500k2 min |
Phase Noise typ.at 19.2MHz 100Hz 1kHz 10kHz | -115 dBc/Hz -135 dBc/Hz -148 dBc/Hz |
Frequency Tolerance (Ftol)at 25℃ (Note 2) | ±2.0ppm max |
Power Supply Stability±5%(Fpwr) | ±0.2ppm max |
Load Stability±10%(Fload) | ±0.2ppm max |
Aging | ±1.0ppm max.Ist year |
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
推薦資訊

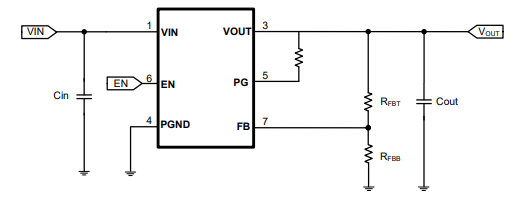

TI德州儀器?TPSM863257是款輸入電壓范圍為3V至17V的簡單實用型高效率高功率密度同步降壓模塊,兼容高至3A的持續電流量。TPSM863257選用D-CAP3系統控制提供迅速瞬態響應并提供低ESR輸出電容器,無需外界補償。TPSM863257可實現以高至95%的pwm占空比應用。
