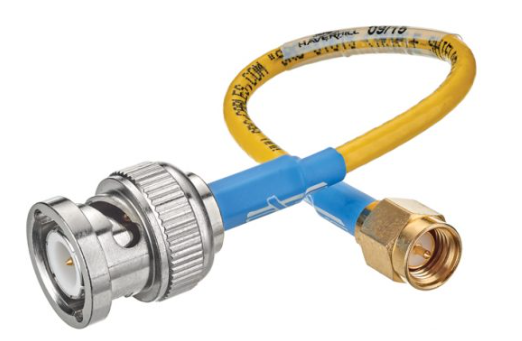

SRC316-TS柔性同軸電纜Winchester

發布時間：2024-04-29 09:50:21 瀏覽：1714

　　SRC316-TS柔性同軸電纜Winchester是一款具有以下主要特點的產品：

　　1. 廣泛的連接器和電纜組合，適用于多種連接方式。

　　2. 具有較高的功率處理能力，可承受較大功率負荷。

　　3. 采用快速連接/斷開接口技術，方便快捷。

　　其技術規格包括：

　　1. 電纜外徑(英寸 - 標稱)：取決于具體型號。

　　2. 電纜介電材料選項：可選用多種介電材料。

　　3. 電纜護套材質：可選用FEP、PVC、聚氨酯等材料。

　　4. 電纜工作溫度：-55°C – 200°C，適應較廣的工作溫度范圍。

　　5. 電纜最小彎曲半徑：靜態(英寸)：0.18 英寸 – 1.5 英寸，具有靈活的使用特性。

　　6. 阻抗(歐姆 - 標稱)：50歐姆。

　　7. 最大工作頻率 (GHz)：12GHz – 40GHz，適用于較高頻率的應用。

　　8. 具有90 dB至110 dB的屏蔽性能，以及40 dB的降低20%的損耗和兩倍的靈活性。

　　9. 取代標準Mil-C-17 316, 174, 188的功能。

　　10. 采用經預處理的交聯介質，具有穩定的性能。

　　11. 適用于測試電纜和儀表，能夠滿足各種測量和儀表需求。

		SRC 316		SRC 316-TS(triple shield)
Electrical	Impedance Ohm	50		50
	Capacitance pF/ft @16Hz	29		29
	Velocity of Propagation	71%		71%
	Shielding dB	90		t0
	Max Woltage VRMS	1500		1500
	Halogen	Passes IEC 754		Passes IEC 754
Mechanical	Center Conductor	Silver Plated Copper		Silver Plated Copper
	Dimension-inches (mm)	.020	(.51)	020	(51)
	Dielectric	Cellular X-Linked High Density Polyolefin		Cellular X-Linked High Density Polyolefin
	Shield 1	Al Mylar Tape	003(.076	Al Mylar Tape	003(.076)
	Shield 2	5C	97%coverage	5C	97%coverage
	Shield 3			5C	97%coverage
	Jacket	PVC (White)	099 Outer Diameter	WC (Yellow)	120 Outer Diameter
	Bend Radius-inches	25		.3
Environmental	Temperature Range 2C	-40 +105		-40 +105
	Flame Rating	UL 1581		UL1581
Attenuation	Frequency	Insertion Loss (Dbhoo ft)
	400 MHz	14.8		14.6
	900 MHz	22		21.8
	2 GHz	34.8		34.6
	6 GHz	64.8		64.5
	12 GHz	na		97.7
	18 GHz	na		125.8
Average Power	Frequency	Average Power (Watts) @20°C @Sea Level
	400 MHz	60		60
	900 MHz	50		50
	2 GHz	20		20
	6 GHz	10		10
	12 GHz	na		10
	18 GHz	na		10

Winchester Interconnect 提供標準射頻連接器，如 SMA、SMP、TNC 和 Triax 連接器，以及定制連接器和組件配置。深圳市立維創展科技有限公司，授權代理Winchester產品，歡迎咨詢。
