BNC875多通道矢量信號發生器

發布時間：2024-04-09 10:47:17     瀏覽：1897

　　BNC875多通道矢量信號發生器(VSG)是一款功能強大的設備，提供了廣泛的頻率范圍、超快速的開關速度和高性能的內部I/Q調制器。它具有以下主要特征和應用：

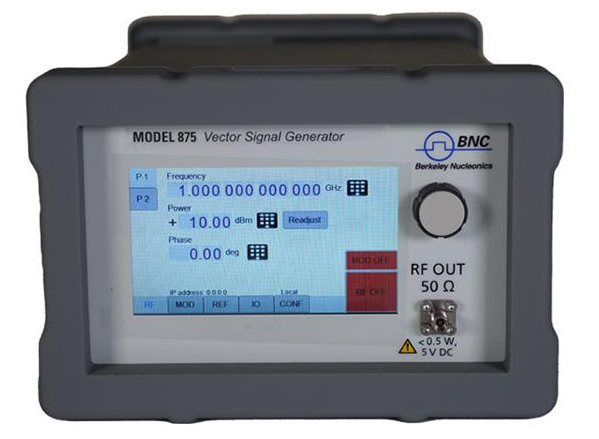

BNC875多通道矢量信號發生器

　　特征：

　　1. 出色的相位噪聲：提供非常低的相位噪聲，保證信號質量。

　　2. 快速控制端口：可以通過快速控制端口實時傳輸數據，增加靈活性。

　　3. 超快速開關：具備高達200ns的開關速度，適用于快速頻率掃描、啁啾、脈沖內調制等需求。

　　4. 超高I/Q數據速率，深度內部存儲器：內部存儲器容量大、數據傳輸速率高，支持復雜的調制方案。

　　5. 寬帶線性啁啾：支持廣泛的啁啾模式，適用于多種信號仿真場景。

　　6. 支持多種調制方式：包括問號調制、FSK、MSK、PSK等，適用于不同應用需求。

　　應用：

　　1. 任意I/Q波形：可以生成各種自定義的I/Q波形，適用于多種情況下的信號發生需求。

　　2. 雷達信號仿真(PDW/EW)：支持脈沖描述符詞(PDW)數據格式，可用于雷達信號仿真和電子戰等應用。

　　3. 接收機測試：可用于測試接收機的靈敏度和性能。

　　4. 航空電子調制仿真：適用于航空電子調制領域中的信號生成和仿真需求。

　　5. 脈沖描述符詞敏捷性：支持快速切換和處理脈沖描述符詞，滿足復雜信號處理需求。

　　6. 移動無線電芯片(多標準)：適用于移動通信領域?qū)Χ喾N無線標準的測試和研發。

　　7.IEEE 802.11 a/b/g 測試與研發：支持IEEE 802.11系列標準的測試和研發需求。

　　8. MIMO(多輸入、多輸出)：可用于多輸入多輸出系統的信號生成和測試。

　　規格：

頻率

875-4：10 MHz 至 4 GHz

875-6：10 MHz 至 6 GHz

875-12：10 MHz 至 12 GHz

875-20：10 MHz 至 20 GHz

875-40：10 MHz 至 40 GHz

分辨率

 0.001赫茲

輸出功率

-50 至 +20dBm（-90dBm 可選）

開關速度

<500us（<2 us，帶選件 UFS）

相位噪聲 （ 1 GHz ）

10 Hz 時：-87 dBc/Hz [-100 dBc/Hz，可選 LN]

1 kHz 時：-130 dBc/Hz

（20 kHz）時：-145 dBc/Hz

（100 kHz）時：-150 dBc/Hz

遙控

 以太網、USB 和可選 GPIB （SCPI v1999）

調制

I/Q、脈沖、模擬調制

席卷

復雜列表

引用輸入

10 MHz 或 5 MHz 至 250 MHz 可變（可選 VREF）

引用輸出

10兆赫/100兆赫

臺式尺寸（寬 x 長 x 高）

6.77“ x 11.412” x 4.12“ [172 x290 x 105mm]（包括連接器）

重量

6.0磅。（8.0磅運費）

機架安裝尺寸（寬 x 長 x 高）

2U 17.5“ x 24” x 3.5“ [444 x 610 x 88mm]（包括連接器）

重量

40.0磅。（42.0磅運費）
