Infineon英飛凌TLE94108ESXUMA1汽車半橋驅動器IC

發布時間：2024-04-03 10:02:57 瀏覽：1453

Infineon英飛凌的TLE94108ESXUMA1半橋驅動器IC是一款專為驅動直流電機負載而設計的高性能驅動器。作為更大系列的一部分，這款驅動器提供了從3路輸出到12路輸出的多種選擇，能夠直接接口或SPI接口，為不同應用提供了極大的靈活性。


產品特點

強大的驅動能力：TLE94108ESXUMA1配備了8個半橋功率輸出，能夠驅動順序或并聯操作的直流電機負載。通過其16位SPI接口，可以實現對正向、反向、制動和高阻抗等多種操作模式的精準控制。

出色的節能性能：在睡眠模式下，該驅動器的功耗非常低，有助于節省電能。同時，其3.3V/5V兼容的輸入設計帶有遲滯，保證了穩定的輸入信號。

全面的保護機制：這款驅動器提供了全面的保護功能，包括短路、負載開路、電源故障和過熱檢測等診斷功能。每個輸出都具有過載和短路保護功能，并且可獨立診斷輸出狀態(過流、開路負載)。此外，所有高壓側和低壓側的導通狀態也支持開放式負載診斷，確保電機運行的安全與穩定。

靈活的接口與控制：TLE94108ESXUMA1支持16位標準SPI接口，具備菊花鏈和幀內響應功能，使得控制和診斷操作更加便捷。全局錯誤標志的設置，使得用戶能夠迅速識別并處理潛在問題。

多樣化的應用支持：該驅動器支持PWM輸出，頻率可選擇80Hz、100Hz和200Hz，并具有8位占空比分辨率，滿足不同應用場景的需求。

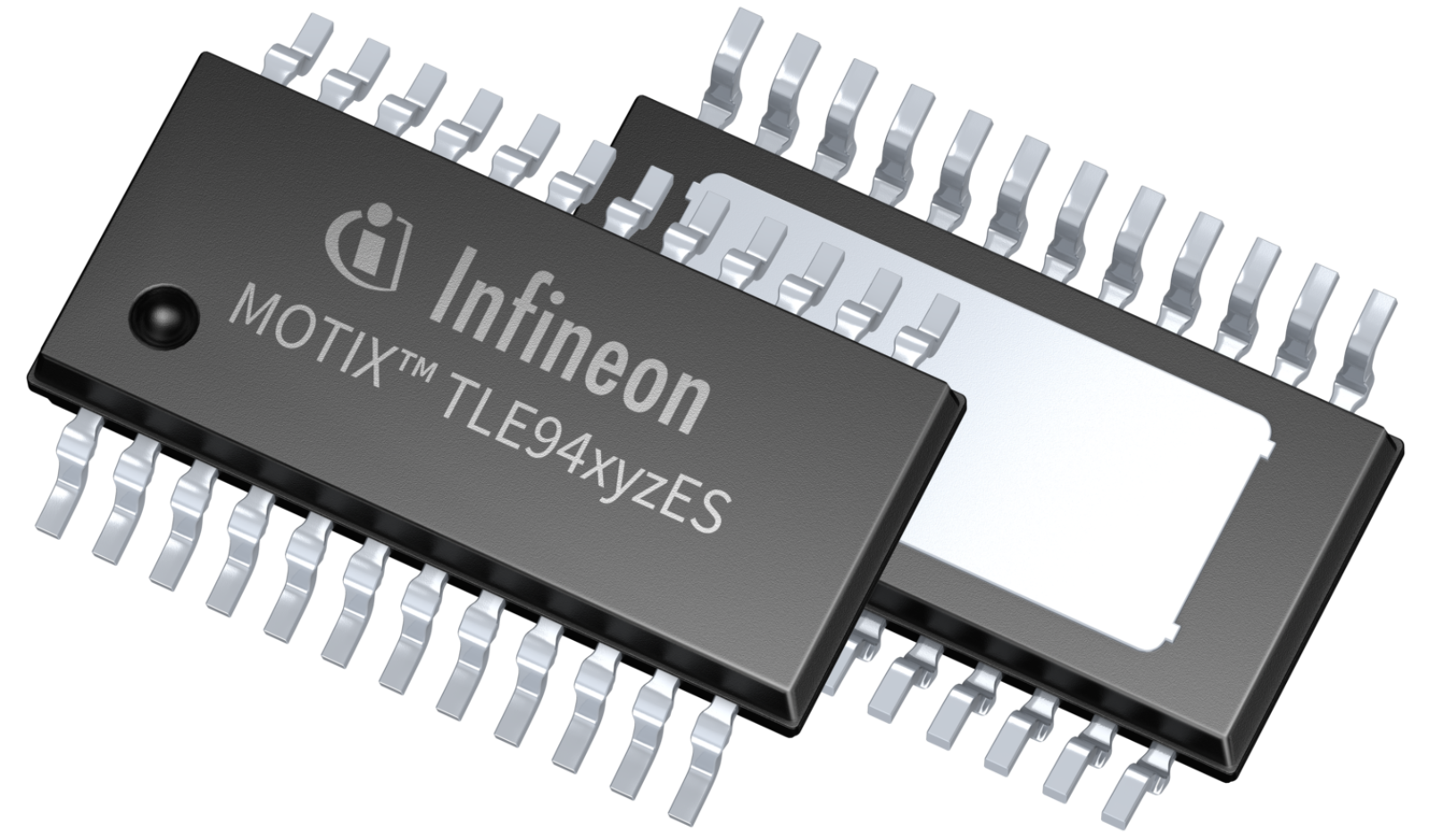

潛在應用包括HVAC翻板直流電機、單穩態和雙穩態繼電器、后視鏡x-y調節和后視鏡折疊，以及發光二極管。此外，其小細間距裸露焊盤封裝(PG-TSDSO-24型)不僅具有良好的熱性能，還能減少PCB板的空間和成本，為系統集成提供了極大的便利。

規格參數：

Parametrics	TLE94108ES
Diagnostics	OC, TW, TSD, PSF, OL, SPI_ERR, NPOR
ID(lim)(multiple)	8 x 0.9A
Iq	0.6 μA
Inhibit	Yes
Mounting	SMT
Operating Voltage min max	5.5 V 20 V
Protect	SC, OT, UV, OV, OL
RDS (on) (multiple)	850 mOhm
Technology	MOTIX? Bridge
Temperature	- 40°C - 150°C

深圳市立維創展科技有限公司，優勢分銷Infineon英飛凌部分產品線，快速交付，歡迎聯系。
