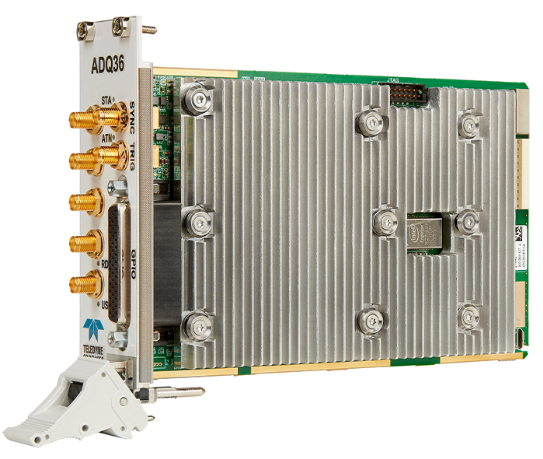

Teledyne SP Devices 12位數字化儀ADQ36
發布時間:2024-03-19 11:14:39 瀏覽:1483
Teledyne SP Devices ADQ36具備靈活的軟件可選配置,支持雙通道和四通道模式,采樣速率分別為5 GSPS和2.5 GSPS,輕松滿足各類信號采樣需求。其可編程直流失調功能,使得ADQ36成為單極性信號采樣的優選方案。板上集成的Xilinx Kintex Ultrascale KU115 FPGA為實時數字信號處理(DSP)提供了豐富的資源,為定制應用提供了無限可能。此外,ADQ36支持高達7 GB/s的點對點流傳輸至主機PC或圖形處理單元(GPU),大幅提升了數據處理效率。
其出色特征如下:
12位垂直分辨率,確保采樣精度。
最高可達5 GSPS的采樣率,滿足高速信號捕獲需求。
軟件可選配置,支持4個2.5 GSPS通道或2個5 GSPS通道,靈活適應不同應用場景。
直流耦合設計,輸入帶寬高達2.5 GHz,輸入范圍達0.5 Vpp,適應廣泛信號類型。
可編程直流失調功能,輕松應對信號偏移問題。
配備8 GB板載內存,為數據處理提供充足空間。
開放式FPGA設計,需搭配DEVDAQ,支持自定義實時信號處理,實現個性化功能定制。
提供特定于應用的固件選項,滿足不同行業的需求。
支持以7 GB/s的速度向GPU進行點對點流式傳輸,加速數據處理流程。
內置硬件觸發器和GPIO接口,便于與外部設備聯動和擴展功能。
采用PXIe外形尺寸,便于集成到各類測試與測量系統中。
ADQ36-PXIe主要用于高通道計數系統
?激光雷達
?波束位置監視器
?高能物理
?科學儀器
