英飛凌BCR431U低壓差線性LED驅動器IC
發布時間:2023-12-28 11:02:01 瀏覽:2799

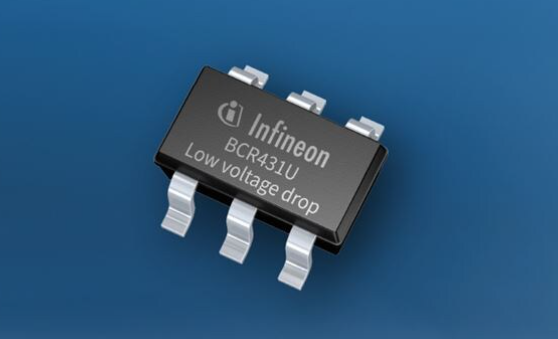

英飛凌的 BCR431U 是一款低壓差線性 LED 驅動器 IC,采用小型SOT23-6 封裝,它采用內部晶體管和最少的外部元件,易于使用且具有成本效益,并且可以在不連接外部功率晶體管的情況下,獨立完成LED 恒定電流的調節和控制。該產品適用于驅動高達 37mA 的LED應用,同時該IC 的可工作電壓范圍為 6V 到 42V。LED 驅動電流的大小可以通過調整連接在RS 引腳的高阻抗電阻 Rset來實現。在LED 驅動電流為37mA的情況下,IC 內部集成 的LED 驅動電路最大壓降僅為200mV,這不僅極大地提高了整體系統的效率,還可以提供額外的電壓裕度,以補償 LED 正向電壓和電源電壓的容差。由于該IC內部集成了智能溫度控制電路,所以當BCR431U的結溫非常高時,系統會自動降低 LED 驅動電流,這樣就減低了系統因為驅動電流過高而導致溫升過高的風險。
與現有的 BCR 產品相比,英飛凌的新型 BCR43X 系列具有低壓降,可提高 LED 燈帶的效率并延長其長度,從而有助于降低安裝過程中的成本和工作量。

特征描述:
工作電壓范圍 為6 到 42V
最大LED驅動電流為37mA
105mA LED 驅動電流的條件下飽和電壓典型值為 105mV
集成智能溫度控制
在整個電流范圍內,LED 電流精度 ±10%
強大的抗靜電能力
LED 驅動電流可以通過調整Rset 來實現
優勢:
適用于 12V / 24V / 36V 供電的LED應用
低壓差LED 驅動IC的優勢
可連接更多的 LED 燈珠且效率更高
可連接更長的 LED 燈帶且產生較少的饋電點
在使用的電源上更具靈活性
LED驅動電流精度高
在惡劣的溫度范圍內可提供過熱保護
良好的抗浪涌特性
應用:
LED 燈帶建筑 LED 照明
LED 顯示屏和槽型發光字
緊急照明
零售商店照明
家電照明
深圳市立維創展科技有限公司,優勢分銷Infineon英飛凌部分產品線,快速交付,歡迎聯系。
