Murata村田小型低噪聲DC-DC轉換器MonoBK(TM)

發布時間:2023-11-24 11:21:28     瀏覽:845

1、DC-DC轉換器簡介

DC-DC轉換器是一種將直流(DC)轉換(Convert)為直流(DC)的裝置。配套的線路板上搭載的IC等,固有的工作電壓范圍各不相同,電壓精度要求也各異。若用電壓不穩定的電源供電,會發生失靈等問題。因此,需要DC-DC轉換器轉換為必要的電壓,或者使電壓保持穩定。

2、DC-DC轉換器的類型

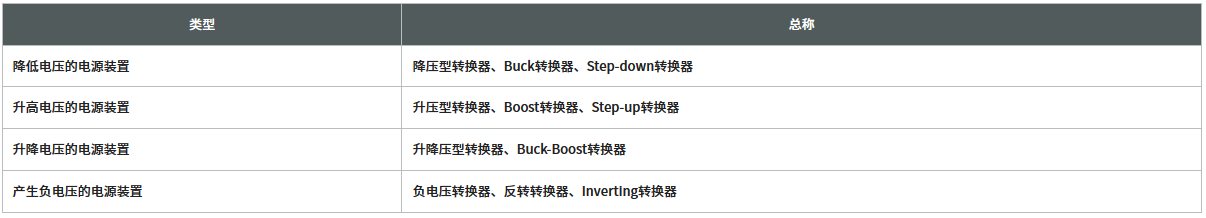

DC-DC轉換器一般有4種:降低電壓的電源裝置、升高電壓的電源裝置、升降電壓的電源裝置和產生負電壓的電源裝置。如圖所示:

DC-DC轉換器的類型

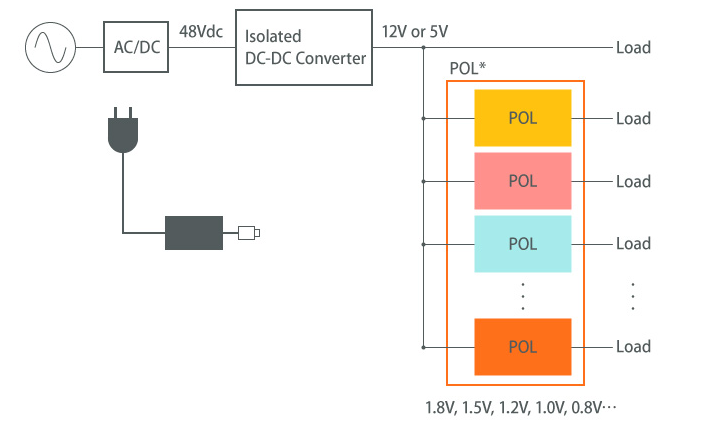

3、一般的電源配置

一般的電源配置

4、POL簡介

POL的意思是緊挨著微處理器、DSP、FPGA、ASIC之類LSI(Large-Scale Integration:大規模集成)配置的DC-DC轉換器。

POL的趨勢:

近年來,以5G和IoT為代表的大趨勢,使得基站和服務器等裝置,日益需要高速大容量處理。

因此,由于處理的細微化,LSI的芯片性能日益提高。

隨著處理的細微化,要求給LSI供電的電源電路降低電壓并增大電流。降低電壓后,可以防止LSI失靈,因此需要提高電壓精度并在負載變化時能夠高速響應。此外,增大電流后,LDO變成開關電源,即使過去可以設計得既小型又簡易,現在也很難設計了。

并且,因為LDO變成開關電源,還產生噪聲問題。由于此類原因,要求POL“電壓精度高、過載響應快、放射噪聲低及小型”。(→為什么選擇POL非隔離電源模塊?

5、選擇Murata村田的DC-DC轉換器MonoBK?的理由

(1)有助于節省電源占用空間

整體解決方案尺寸小

屬于支持狹窄空間和背面安裝的薄型產品

(2)設計簡單

可以不要或減少濾波器

支持高溫動作

6、MonoBK?的主要特點

(1)小型

小型

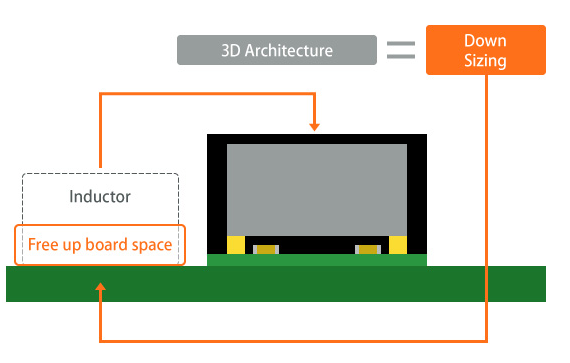

(2)通過3D結構設計和成型技術來縮小產品尺寸

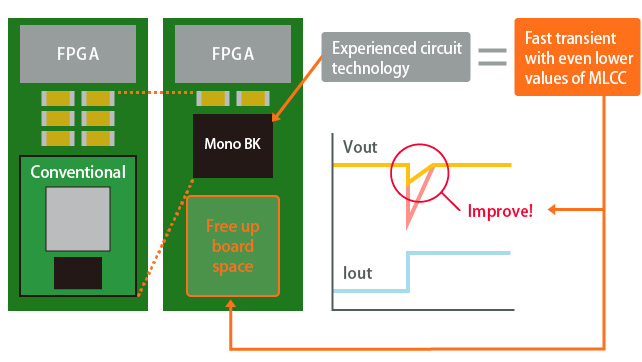

(3)高速響應

高速響應

(4)通過電路技術減少外置元件,縮小解決方案尺寸

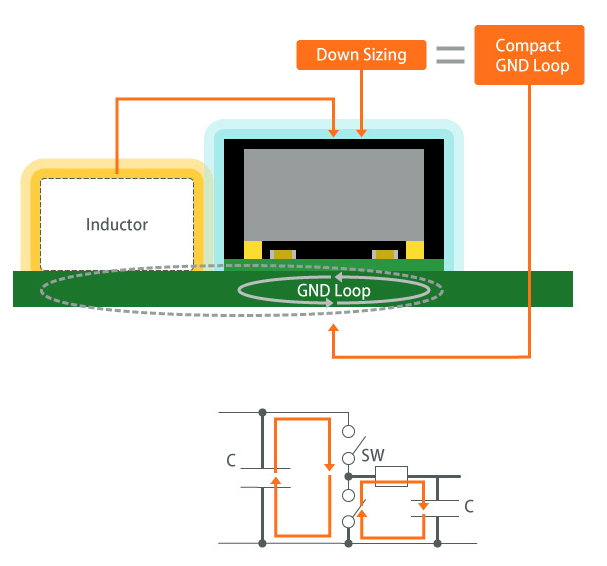

(5)低噪聲

低噪聲

(6)通過3D結構設計和模擬技術降低噪聲

7、應用

(1)為FPGA和CPU供電

(2)數據通信/電信系統

(3)分布式總線架構

(4)可編程邏輯

(5)混合電壓系統

(6)信號/圖像處理

(7)安防

(8)通信

>>Murata村田非隔離POL電源模塊產品介紹
