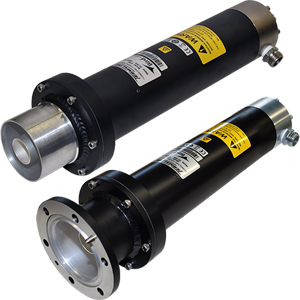

Bird射頻水冷射頻終端30 kW
發布時間:2022-07-12 17:01:50 瀏覽:1163
Bird射頻8750系列射頻負載設計為緊湊型、低VSWR和無輻射終端,主要用于高功率發射裝置/傳輸線系統。Bird射頻8750系列射頻負載幾乎不形成環境熱能,使組裝空間較小且方便,在任意區域。射頻功率在中空電阻膜負載電阻器中轉化為熱能,并直接被流經它的水吸收。
特征
當熱能需要有效地從該區域轉移時,適用于長時間射頻消散的寬帶水冷負載;
體型小,方便攜帶,可在任意區域使用,并可組裝在任意有飲用水源的地區;
3-1/8"EIA法蘭和無法蘭連接器準許端接高至900MHz的全20kW;
需要高至每分鐘9加侖(34.2升)的流量;
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html
型號選擇
模型 | 連接器 |
8755 | 3-1/8" EIA,法蘭 |
8756 | 3-1/8" EIA,無法蘭(齊平) |
產品規格: | |
編號 | 8750 系列 |
項目名 | 30 kW,水冷終端 |
額定功率 | 30 千瓦連續 |
頻率范圍和駐波比 | 最大 1.1 1 kHz - 900 MHz(直流用于連續性檢查) |
冷卻液 | 飲用水 |
水溫范圍 | +5 至 +60°C |
水流量 | 7 加侖/分鐘 @ 5 °C 至 9 gpm @ 60 °C |
水線 | 1/2" FPT 或 3/4" 軟管 |
連接器 | 見模型矩陣 |
輸入法蘭直徑 | 5-3/16" 直徑(132 毫米) |
方面 | 19-1/2" 長 x 3-1/2" 直徑。 |
重量 | 15 磅13 盎司 (7.2 公斤) |
