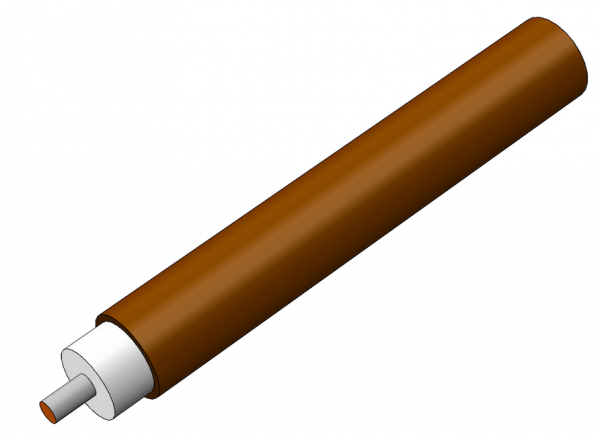

EZ Form半剛性電纜M17/129-RG-401
發布時間:2022-04-07 17:27:22 瀏覽:1600
EZ Form半剛性電纜線M17/129-RG-401,,MIL-DTL-17QPL認證電纜線。
EZ Form提供27根滿足MIL-DTL-17標準規定的銅和鋁護套半剛性電纜線。這些電纜線滿足或超過Mil規格,并有各種規格尺寸和表層處理。
為了避免被氧化,建議將EZ Form半剛性電纜線M17/129-RG-401保持在其原始封裝中,并將其存放在干燥的溫度監控環境中,直到應用。
美國EZ Form是一家TPC線纜制造廠商,成立于1984年,具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
方面 | 單位 | M17/129-RG-401 |
外導體直徑In0.25mm6.35中心導體直徑In0.0641mm1.63介電直徑In0.209mm5.31
|
材料 | ||
外導體 銅外導體電鍍 沒有電介質 聚四氟乙烯中心導體 SPC符合 RoHS 標準 是的
|
機械特性 |
溫度范圍 °C°C-40 至 +90°內彎曲半徑(最小)In.375mm9.25重量磅 / 100 英尺10.6公斤/100米15.8
|
電氣特性**
標稱阻抗 | 歐姆 | 50.0 +/- 0.5 |
傳播速度 | - | 69.5% |
屏蔽效能 | D b | >165 |
耐電壓 | VRMS @ 60 Hz | 7500 |
連續工作電壓 | VRMS 最大值 | 3000 |
最大工作頻率 | 千兆赫 | 18 |
衰減 | 0.5GHz | 5 |
1.0GHz | 7.5 | |
5.0GHz | 20 | |
10.0GHz | 33 | |
18.0GHz | 48 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
功率(Watts Cw | 0.5GHz | N/A |
1.0GHz | 1400 | |
5.0GHz | N/A | |
10.0GHz | 350 | |
18.0GHz | 200 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
