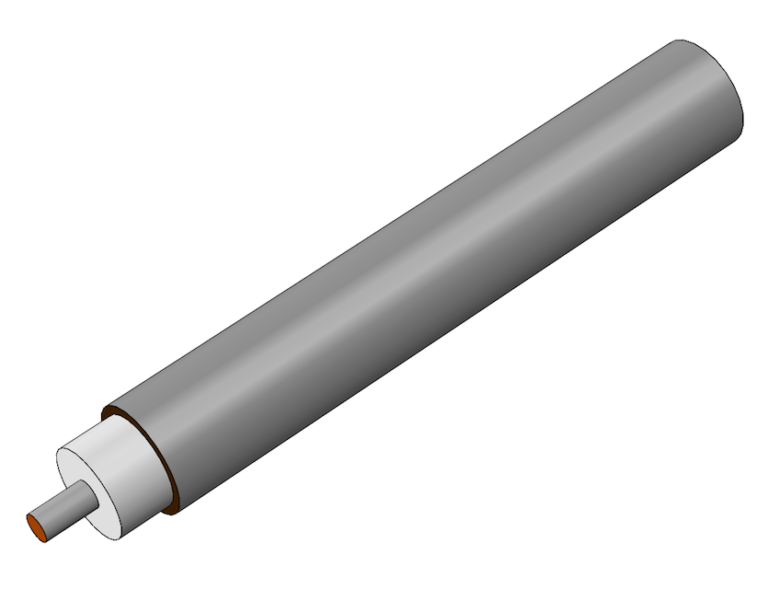

EZ Form半剛性電纜M17/129-00001
發布時間:2021-12-27 17:10:26 瀏覽:1605
EZ Form提供27條滿足MIL-DTL-17標準規定的銅和鋁護套半剛性電纜。EZ Form半剛性電纜滿足或超出Mil標準規范,并有各種規格尺寸和飾面板可供選擇。
為避免氧化反應,EZ Form建議將該產品儲存在其原始包裝中,并將其放置在干燥溫度控制的工作環境中一直到使用。
EZ Form具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。EZ Form產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
或聯系我們的銷售工程師:0755- 83642657 QQ: 2295048674

EZ Form半剛性電纜M17/129-00001規格:
方面 | 單位 | M17/129-00001 |
修訂版 E | ||
外導體直徑 | 在 | 0.25* |
毫米 | 6.35* | |
中心導體直徑 | 在 | 0.0641 |
毫米 | 1.63 | |
介電直徑 | 在 | 0.209 |
毫米 | 5.31 | |
材料 | ||
外導體 | 銅 | |
外導體電鍍 | 錫 | |
電介質 | 聚四氟乙烯 | |
中心指揮 | 最高人民法院 | |
符合 RoHS | 是的 | |
機械特性 | ||
溫度范圍 °C | ℃ | -40 到 +90° |
內彎曲半徑(最小) | In | 0.375 |
毫米 | 9.25 | |
重量 | 磅 / 100 英尺 | 10.6 |
公斤/100米 | 15.8 | |
電氣特性** | ||
標稱阻抗 | 歐姆 | 50.0 +/- 0.5 |
傳播速度 | —— | 0.695 |
屏蔽效能 | D b | >165 |
耐壓 | VRMS @ 60 Hz | 7500 |
持續工作電壓 | 最大電壓有效值 | 3000 |
最大工作頻率 | GHz | 18 |
衰減 | 0.5GHz | 5 |
(db / 100 Ft 典型值) | 1.0 GHz | 7.5 |
5.0 GHz | 20 | |
10.0GHz | 33 | |
18.0 GHz | 48 | |
26.5GHz | 不適用 | |
40.0 GHz | 不適用 | |
50.0 GHz | 不適用 | |
65.0 GHz | 不適用 | |
90.0 GHz | 不適用 | |
功率(Watts Cw | 0.5GHz | 不適用 |
@ 20 °C,最大值) | 1.0 GHz | 1400 |
5.0 GHz | 不適用 | |
10.0GHz | 350 | |
18.0 GHz | 200 | |
26.5GHz | 不適用 | |
40.0 GHz | 不適用 | |
50.0 GHz | 不適用 | |
65.0 GHz | 不適用 | |
90.0 GHz | 不適用 |
