DEI線路驅動器電路系列DEI1022、DEI1023、DEI1024 和 DEI1025
發布時間:2021-10-09 17:12:41 瀏覽:1834
DEI線路驅動器ARINC429是一款雙極單片IC,致力于符合多種多樣通用航空串行數據總線標準的規定要求。這其中包括差分雙極RZ結構類型,例如ARINC429、ARINC571和ARINC575。DEI1022、DEI1023、DEI1024和DEI1025是DEI線路驅動器電路系列,具備各種不同的驅動器輸出電阻和輸出熔斷器。串行數據以DEI1016的雙軌格式展現在DATA(A)和DATA(B)邏輯輸入上。驅動器由SYNC和CLOCK輸入啟動。輸出電壓電平由VREF輸入編程,通常情況下與V1一起接入到+5VDC,以在每個輸出上形成+5伏、0伏和-5伏的輸出電平,適用于±10伏差分輸出。DEI1022和DEI1023的驅動器輸出電阻在常溫狀態下為75Ω;37. 每個輸出端為5Ω。DEI1024和DEI1025的驅動器輸出電阻為零。輸出壓擺率由CA和CB上的外部結構定時電容器調整。100KHz數據的典型值為75pF,12.5KHz數據的典型值為500pF。
特性
適用于高速(100KHz)和低速(12.5KHz)數據速率。
通過外部結構電容器可調整壓擺率。
占據空間小(14LSOICNB)
通過VREF管腳可編程輸出差分的范圍。
驅動器400Ω和30nF的完整ARINC負載。
-55oC至+85oC工作溫度的范圍。
100%最終測試。
屬性
溫度范圍:-55到85;
產品封裝類型:14SOICNBG;
頻道:1;
電源的范圍:+/-15;
到EOL的年限:10;
HoltX-Ref :HI-3185;
DdcX-RefPn :DD-03182VP-201;
輸出電阻:37.5;
數字電源:5;

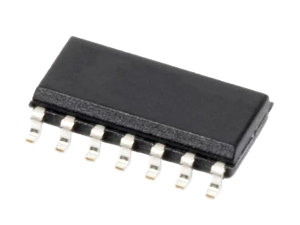

封裝表述:14針塑料SOIC-.150主體;
封裝類型:表面貼裝;
JEDEC :MS-012-AB;
RoHS :符合;
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.365jkr.com/public/brand/53.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
型號 | 溫度范圍 | 產品包裝類型 | 輸出電阻 |
DEI1022-G | -55 to 85 | 14 SOIC NB G | 37.5 |
DEI1023-G | -55 to 85 | 14 SOIC NB G | 37.5 |
DEI1024-G | -55 to 85 | 14 SOIC NB G | 0 |
DEI1025-G | -55 to 85 | 14 SOIC NB G | 0 |
