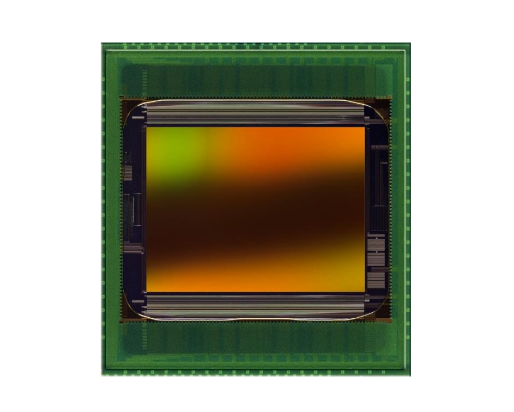

與帶引線的DIPCCD/CMOS圖像傳感器相比較，考慮到在較小的表面區域上有大批量連接，因此無引線芯片載體（LCC）圖像傳感器的普及化程度正在提升。歷史上，LCC傳感器可以直接電焊焊接在印刷電路板（PCB）上，根據手工電焊焊接每個蜂窩或?qū)α麟姾负附印?/span>

現象。

可以直接將LCC圖像傳感器電焊焊接到PCB上，便會出現常見故障。焊點裂開是由蜂窩式電焊焊接過程中或之后相機操作中工作溫度上升引發的。陶瓷基板膨脹，焊點固定不動。結果是陶瓷裂開或焊點裂開。無鉛焊現象更嚴重，需求更高的工作溫度和更長的電焊焊接時間。

解決方案。

ANDON設計規劃了LCC電源插座插入LCC圖像傳感器的蜂窩的專利鈹銅觸點。接觸點設計有一條腿嵌入塑料外殼以保證穩定性，另一條腿是彈簧構件，工作溫度上升時，增加接觸力提供機械安全性能和電接觸，圖像傳感器的陶瓷基板使接觸點膨脹，根據膨脹調節，避免陶瓷和焊點破裂。

裝置。

LCC電源插座選用對流電焊焊接或手工電焊焊接。LCCImageSensor將圖片傳感器傳感器的上邊緣可以直接向下按壓到PCB表面安裝使用在電源插座上。能夠聽到咔嗒咔嗒的響聲，表明觸點與蜂窩正確連接。

圖像傳感器電源插座。

考慮到塑料外殼周圍所有的相對觸點的法向力相等，圖像傳感器牢牢固定不動在LCC電源插座的中心線內。這保證了準確的定位和焦距。該系統的突出特點LCC電源插座最初受到手機行業的稱贊，因?yàn)樗軌虺惺芩妮S下跌試驗，不移動設備。數百萬個觸點已在應用中，且“零”瑕疵。

應用LCC電源插座的優點。

減少運輸，減少靜電釋放電能(ESD)

清除可能影響色列的電焊焊接工作溫度。

不需要脫焊。

清除玻璃板上的清洗液和劃痕。

清除流水線的工作溫度、濕度和振動。

節約成本。

另一個節約成本的功能模塊是將ANDONLCC影像傳感器電源插座可以直接安裝使用在PCB上，而不是將影像傳感器固定不動在PCB上實現經濟性。這提供了生產線組裝吞吐量，不需要擔心ESD現象PCB組裝后，圖像傳感器可按要求插入電源插座。沒有必要存儲大批量電焊焊接在PCB上的圖像傳感器。這節省了大批量資金(現金流)。上坡時，只需拔下舊傳感器的插頭安裝使用新傳感器。

安全可靠性高。

圖像傳感器電源插座提供了更高的安全可靠性，因?yàn)殡娫床遄軌虼笈侩姾负附拥街靼迳希螅鶕?jù)需求，傳感器能夠插入或拔出，并能夠輕松升級。電源插座簡化了重復工作和替換現象，并清除了視覺系統PCB的脫焊起泡，根據能夠快速替換有缺陷的圖像傳感器，尤其是在高速生產線故障可能造成成本過高的延遲的情況下，downme被最小化。

ANDON的圖像傳感器電源插座提供產品改ANDON的圖像傳感器插座提供產品優化和成本減少。ANDON Electronics提供互連組件，幫助企業合理有效地檢測、組裝和替換其半導體設備。
