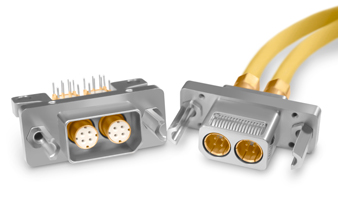

Hypertronics光纖通道D-Sub 150歐姆四屏蔽同軸連接器
發布時間:2021-05-10 17:08:46 瀏覽:1899
Hypertronics高阻抗D-Sub連接器的主要相關功能是將四個屏蔽同軸接觸的外屏蔽層直接連接到連接器外殼上。通過Hypertronics的光纖通道D-Sub連接器系列,固定在外殼周圍的多夾緊地板彈簧可以提供多點接觸嚙合,以實現高質量的電磁干擾屏蔽。最后,可以從接觸體的外部測量到連接器法蘭的極低接觸電阻。
此外,Hypertronics光纖通道D-Sub系列還顯示出優異的性能,確保最低射頻噪聲和高達1000倍的插接,同時滿足或超過所有MIL-STD-202對沖擊和振動的要求。Hypertronics連接器配備150歐姆四屏觸點,可提供2、4、6、8插入配置。此外,D-Sub連接器易于組裝,并有一套堅固、全面的培訓裝置。
為確保高速連接器正確插接,滿足具體布線要求,實現鍵控功能,設計中還包括鍵控軸柱,六齒輪鍵擊柱可實現36種可能的鍵控組合,確保超高速光纖通道D-Sub插頭正確插入高速插座,還可提供無鍵軸柱型。
Hypertronics光纖通道D-Sub連接器的特點是尺寸為34屏蔽同軸接點,比100歐姆四屏蔽同軸模型中使用的尺寸9大30%,從而確保總觸頭對在150歐姆差動阻抗下與阻抗信號相匹配。利用這些特性,Hypertronics的光纖通道D-Sub連接器確保它們提供客戶所需的關鍵優勢。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
額定溫度 | -65°C至+ 165°C |
耐久性 | 插拔次數最低500次 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213 |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
觸頭主體與內部觸頭 | 鈹銅,符合ASTM-B196 |
其他金屬觸頭零件 | 黃銅,符合ASTM-B16 |
插頭/插座罩殼 | 鋁材6061-T6,符合ASTM-B211 |
軸柱、螺母、墊圈和螺釘 | 不銹鋼 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大500 VDC |
絕緣電阻 | 在直流200 V下最低為5,000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過2 Gbit |
差分對電纜阻抗 | 150歐姆15歐姆 |
信號到屏蔽電纜的阻抗 | 75歐姆+10歐姆 |
推薦資訊

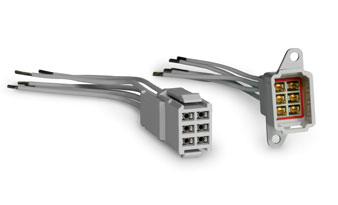

Hypertronics?連接器REP系列的設計方案滿足了鐵路運輸行業領域對電氣設備、機械設備和環境性能的最嚴格要求。HypertronicsREP連接器可為各種鐵路應用領域中的任何嵌入式機器設備提供快速、安全的連接,如傳感器、制動系統、信號、警報、門、照明燈具、空調、座椅、乘客信息和駕駛室。
